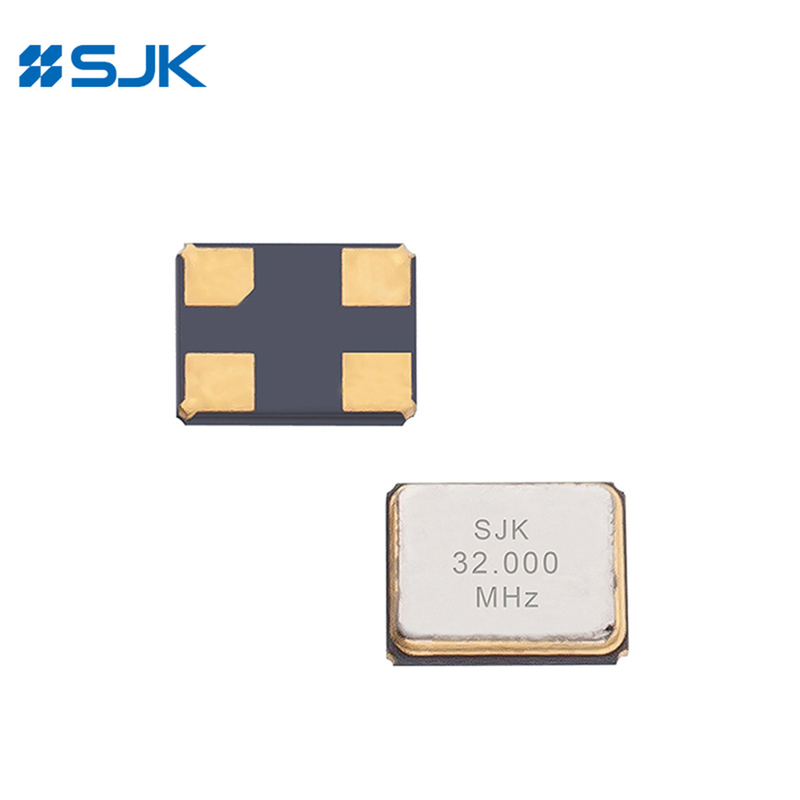

Name: 2520 TCXO 32MHz 1.8V موجة الجانب المقطوع مخرج ± 0.5ppm -40~+85°C
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-7Q32000M1H04K0A6
Price: 1,499.05 USD
Availability: InStock

الاسم التجاري:	SJK
رقم الطراز:	SJK-7Q32000M1H04K0A6
الـ MOQ:	3000 قطعة
سعر:	negotiable
تفاصيل التعبئة:	3Kpcs/بكرة
شروط الدفع:	T/T

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

SGS, RoHS, REACH

النموذج:

سلسلة 7Q SMD TCXO

نطاق التردد:

32.000 ميجا هرتز

مصدر التيار:

1.8 فولت

نوع الإخراج:

موجة جيبية مقطوعة

الحجم:

2.5*2.0*0.85 مللي متر

تردد الاستقرار:

± 0.5 جزء في المليون ~ ± 1.0 جزء في المليون

التطبيقات:

نظام تحديد المواقع العالمي (GPS)، الاتصالات اللاسلكية، الهاتف المحمول، إلخ.

النوع:

SMD

الحزمة:

2520

ضمادة:

أربعة غطاءات

القدرة على العرض:

70KKpcs/م

إبراز:

2520 موجة الصينية المقطعة TCXO,1.8 فولت موجة الجانبية المقطوعة TCXO,موجة الجانب المقطوعة 32 ميغا هرتز TCXO

1.8V Clipped Sine Wave TCXO

32MHz Clipped Sine Wave TCXO

وصف المنتج

SMD 2520 TCXO 26MHz 1.8V-3.3V مخرج موجة الجانبية المقطعة ± 0.5ppm -40 ~ + 85 °C

الخصائص

• 2520 حجم مصغر للغاية وخفيف الوزن SMD TCXO / VC-TCXO

• تشغيل الجهد المنخفض

• هيكل حزمة واحدة

• نطاق التردد العالي: 16MHz~60MHz

• ضوضاء المرحلة المنخفضة

• تطبيقات GPS / GNSS، الهواتف المحمولة، الأجهزة القابلة للارتداء،

إنترنت الأشياء، الاتصالات السلكية واللاسلكية الصناعية، الخ

• متوافقة مع RoHS / خالية من Pb

المواصفات

2520 TCXO 32MHz 1.8V موجة الجانب المقطوع مخرج ± 0.5ppm -40~+85°C 0

النوع		سلسلة 7Q SMD TCXO
نوع الإخراج		موجة الجيب المقطوعة
الحمل الخارجي		15pF
فولتاج التغذية		1.8~3.3 فولت
نطاق التردد		10~60 ميغاهرتز
تيار التوريد		10mA كحد أقصى
مستوى الناتج		0.1 فولت / 0.9 فولت
استقرار التردد	التسامح	±2.0ppm Max. (بعد تدفقين)
	مقابل الحرارة	±2ppm~±5ppm
	مقابل فولتاج الإمداد	± 0.2ppm Max.	± 0.2ppm Max.
	مقابل الشيخوخة	± 1.0ppm ماكس./سنة
دورة العمل		45 إلى 55%
وقت الارتفاع / السقوط		ثمانية أقدام كحد أقصى
وقت البدء		5 مكس.
درجة حرارة العمل		-40~+85°C، أو تحديد
ضوضاء المرحلة @ 26MHz	100 هرتز	-110dBc/Hz
	1KHz	-130dBc/Hz
	10 كيلو هرتز	-145dBc/Hz
وحدة التعبئة		3000 قطعة لكل ريل

الأبعاد [ملم]

2520 TCXO 32MHz 1.8V موجة الجانب المقطوع مخرج ± 0.5ppm -40~+85°C 1

2520 TCXO 32MHz 1.8V موجة الجانب المقطوع مخرج ± 0.5ppm -40~+85°C 2 +86-755-88352869

2520 TCXO 32MHz 1.8V موجة الجانب المقطوع مخرج ± 0.5ppm -40~+85°C 3 (ريتا@q-crystal.com)
