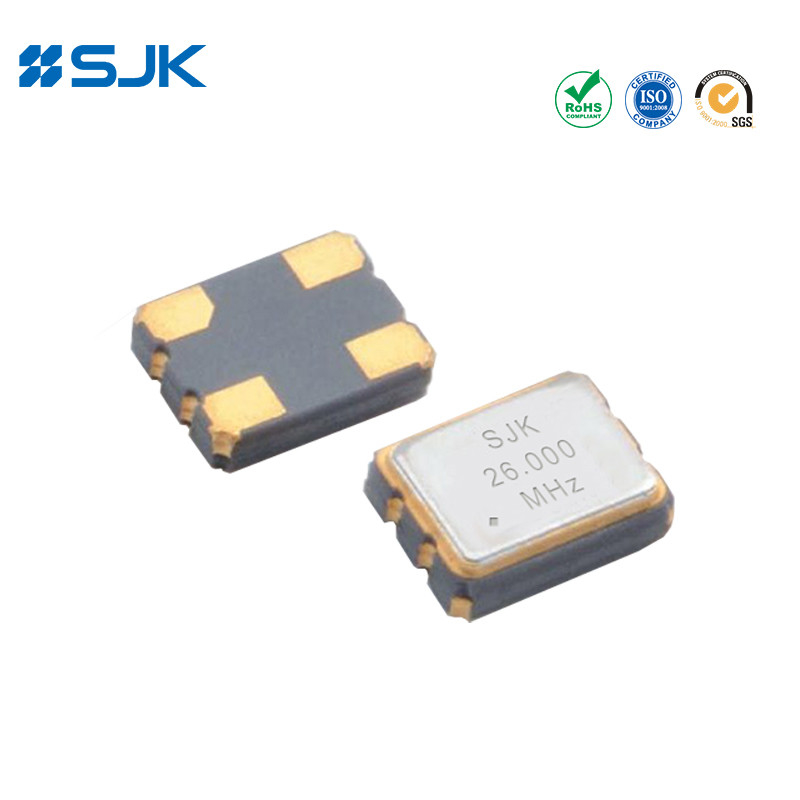

Name: 26 ميغا هرتز 3.3 فولت TCXO 2520 موجة الجانبية المقطعة الناتج ± 0.5ppm -40- 85C استقرار التردد العالي
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-7Q26000M3C04K0A6
Price: 1,499.05 USD
Availability: InStock

الاسم التجاري:	SJK
رقم الطراز:	SJK-7Q26000M3C04K0A6
الـ MOQ:	3000 قطعة
سعر:	negotiable
تفاصيل التعبئة:	3Kpcs/بكرة
شروط الدفع:	T/T

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

SGS, RoHS, REACH

Model:

7Q series SMD TCXO

Frequency range:

26.000MHz

Supply voltage:

3.3V

Output type:

Clipped sine wave

Size:

2.5*2.0*0.85mm

تردد الاستقرار:

± 0.5 جزء في المليون ~ ± 1.0 جزء في المليون

Applications:

GPS, Wireless Communications, Mobile Phone, etc.

Type:

SMD

الحزمة:

2520

Pad:

4 pads

القدرة على العرض:

70KKpcs/م

إبراز:

استقرار التردد العالي TCXO,26MHz TCXO,3.3 فولت TCXO

26MHz TCXO

3.3V TCXO

وصف المنتج

SMD 2520 TCXO 26MHz 3.3V الموجات الجانبية المقطعة خروج ± 0.5ppm -40 ~ + 85 °C

الخصائص

منطق الخروج LVCMOS ، نطاق التردد من 10MHz إلى 60MHz

حجم 2520، ارتفاع SMD 0.80mm TCXO / VC-TCXO

عمليات الجهد المنخفض: 1.8V، 2.5V، 2.8V، 3.3V

استقرار التردد: ± 2ppm ~ ± 5ppm

وظيفة الحالة الثلاثة

التثبيت التلقائي والإعادة لحام التدفق

التطبيقات: الهواتف المحمولة، الاتصالات اللاسلكية، إنترنت الأشياء، نظام تحديد المواقع العالمي، الـ WLAN، وغيرها

متوافقة مع RoHS و خالية من Pb

المواصفات

النوع		سلسلة 7Q SMD TCXO
نوع الإخراج		سي أم أو إس
الحمل الخارجي		15pF
فولتاج التغذية		1.8~3.3 فولت
نطاق التردد		10~60 ميغاهرتز
تيار التوريد		10mA كحد أقصى
مستوى الناتج		0.1 فولت / 0.9 فولت
استقرار التردد	التسامح	±2.0ppm Max. (بعد تدفقين)
	مقابل الحرارة	±2ppm~±5ppm
	مقابل فولتاج الإمداد	± 0.2ppm Max.	± 0.2ppm Max.
	مقابل الشيخوخة	± 1.0ppm ماكس./سنة
دورة العمل		45 إلى 55%
وقت الارتفاع / السقوط		ثمانية أقدام كحد أقصى
وقت البدء		5 مكس.
درجة حرارة العمل		-40~+85°C، أو تحديد
ضوضاء المرحلة @ 26MHz	100 هرتز	-110dBc/Hz
	1KHz	-130dBc/Hz
	10 كيلو هرتز	-145dBc/Hz
وحدة التعبئة		3000 قطعة لكل ريل

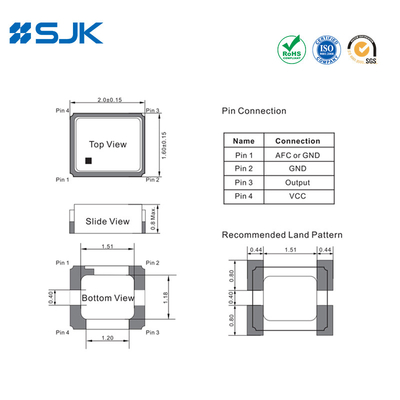

الأبعاد [ملم]

26 ميغا هرتز 3.3 فولت TCXO 2520 موجة الجانبية المقطعة الناتج ± 0.5ppm -40- 85C استقرار التردد العالي 0

26 ميغا هرتز 3.3 فولت TCXO 2520 موجة الجانبية المقطعة الناتج ± 0.5ppm -40- 85C استقرار التردد العالي 1 +86-755-88352869

26 ميغا هرتز 3.3 فولت TCXO 2520 موجة الجانبية المقطعة الناتج ± 0.5ppm -40- 85C استقرار التردد العالي 2 (ريتا@q-crystal.com)
