| الاسم التجاري: | SJK |
| رقم الطراز: | SiT8209AC-23-25E-156.000000T |
| الـ MOQ: | 100PCS |
| سعر: | negotiable |
| تفاصيل التعبئة: | 3Kpcs/reel أو 1Kpcs/reel |
| شروط الدفع: | T/T |

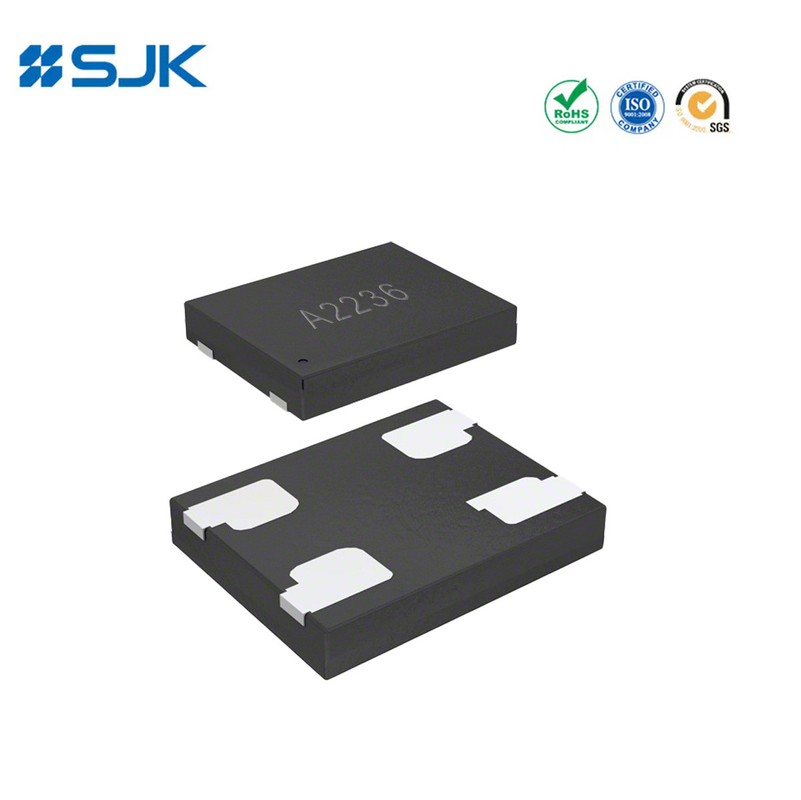

SJK8209 2520 أوسيلاتور MEMS مع تردد عالي 80 إلى 220 MHz أداء عالي ± 10 إلى ± 50 جزء في الدقيقة للاتصالات والشبكات
الخصائص
أي تردد يتراوح بين 80.000001 و 220 ميغاهرتز بدقة 6 أضعاف عشرية
استبدال مستدرج بنسبة 100٪ للمذبذبات القائمة على الكوارتز
الارتجاف منخفض جداً في المرحلة: 0.5 ps (12 kHz إلى 20 MHz)
استقرار التردد منخفض إلى ±10 PPM
نطاق درجة الحرارة الصناعية أو التجارية الموسعة
الخروج المتوافق مع LVCMOS/LVTTL
حزمة قياسية من أربع دبوس: 2.5 × 2.0، 3.2 × 2.5، 5.0 × 3.2، 7.0 × 5.0 مم × مم
موثوقية السيليكون المتميزة من 2 FIT أو 500 مليون ساعة MTBF
خالية من Pb ، متوافقة مع RoHS و REACH
وقت التوصيل القصير جداً
التطبيقات
SATA، SAS، Ethernet، 10-Gigabit Ethernet، SONET، PCI Express، الفيديو، اللاسلكي
الحوسبة، التخزين، الشبكات، الاتصالات، التحكم الصناعي
المواصفات
| النوع | SJK8209 مذبذب MEMS عالي التردد عالي الأداء |
| نوع الإخراج | LVCMOS/LVTTL |
| نطاق التردد | 80-220 ميغاهرتز |
| فولتاج التغذية | 1.8 فولت2.5 فولت2.8 فولت3.3 فولت |
| استقرار التردد | ±10ppm |
| الاستهلاك الحالي | 36mA أقصى. |
| تيار الاستعداد | 70mA كحد أقصى |
| إيقاف التيار الحالي | 31mA ماكس. |
| درجة حرارة العمل | -40~+85 درجة مئوية |
| دورة العمل | 45 إلى 55% |
| وقت الارتفاع والانخفاض | 2.0ns ماكس |
| الجهد Vol (Max.) / Voh (Min.) | 10%Vcc / 90%Vcc |
| التوتر Vil (Max.) / Vih (Min.) | 30%Vcc / 70%Vcc |
| معوقة الدخول والسحب | 250 كيلو أوكس (حجم المنطق) |
| 2MΩ دقيقة (Pin1 المنطق المنخفض) | |
| وقت البدء | 5 مكس. |
| تمكين / تعطيل الوقت | -122 درجة أقصى |
| وقت الاستئناف | 5 مكس. |
| RMS دورة جيتر | أربعة أقدام كحد أقصى |
| ذروة إلى ذروة الفترة الجيتتر | 30بكس كحد أقصى |
| RMS Jitter المرحلة (12KHz ~ 20MHz) | 2 ثانية كحد أقصى |
| درجة حرارة التخزين | -60~+150 درجة مئوية |
| وحدات التعبئة |
2016 / 2520 / 3225: 3000 قطعة / ريل 5032 / 7050: 1000 قطعة لكل ريل |

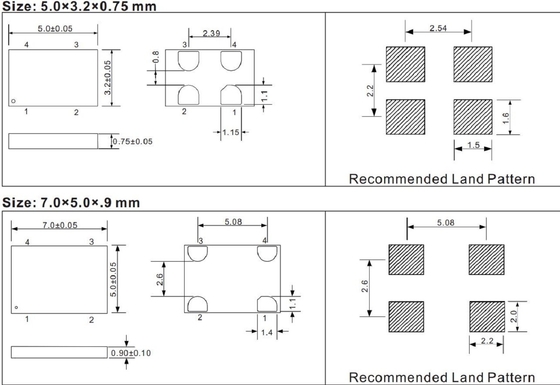

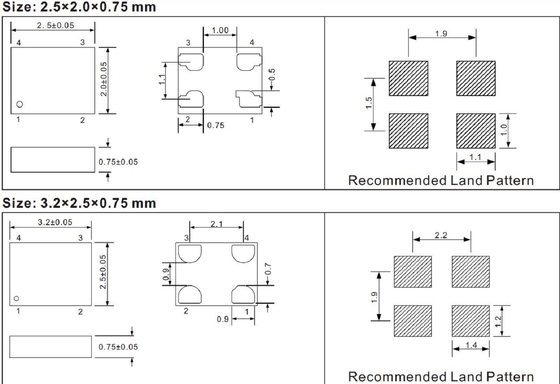

الأبعاد [ملم]
