| الاسم التجاري: | SJK |
| رقم الطراز: | SiT8009BC-12-18E-125.000000D |
| الـ MOQ: | 100PCS |
| سعر: | negotiable |
| تفاصيل التعبئة: | 3Kpcs/reel أو 1Kpcs/reel |
| شروط الدفع: | T/T |
SJK8009 2520 حجم أوسيلاتور عالي التردد منخفض الطاقة مع 115 إلى 137 ميغا هرتز SOT23-5 حزمة -40 ~ + 125 °C
الخصائص
نطاق التردد من 110MHz إلى 137MHz
استقرار ترددي ممتاز منخفض إلى ± 20ppm
استهلاك طاقة منخفض 4.9mA عند 1.8V
وضع الاستعداد لفترة أطول من عمر البطارية
وقت تشغيل سريع من 5ms
نوع الخروج LVCMOS/HCMOS
حجم مع 2.0 × 1.6، 2.5 × 2.0، 3.2 × 2.5، 5.0 × 3.2، 7.0 × 5.0 مم × مم
التثبيت التلقائي والإعادة لحام التدفق
التطبيقات: DSC، Ethernet، USB، SATA، IP Cam، الإلكترونيات الطبية، الصوت والفيديو، مركز البيانات، الخ
متوافقة مع RoHS / خالية من Pb
المواصفات
| النوع | SJK8009 أوسيلاتور MEMS منخفض الطاقة |
| نوع الإخراج | LVCMOS / HCMOS |
| نطاق التردد | 110~137MHz |
| فولتاج التغذية | 1.8~3.3 فولت |
| استقرار التردد | ± 20ppm، ± 25ppm، أو تحديد |
| الاستهلاك الحالي | 7.5mA ماكس |
| تيار الاستعداد | 4.3mA ماكس |
| إيقاف التيار الحالي | 4.2mA ماكس |
| درجة حرارة العمل | -40~+85 درجة مئوية |
| دورة العمل | 45 إلى 55% |
| وقت الارتفاع والانخفاض | 2.5ns ماكس |
| الجهد Vol (Max.) / Voh (Min.) | 10%Vcc / 90%Vcc |
| التوتر Vil (Max.) / Vih (Min.) | 30%Vcc / 70%Vcc |
| معوقة الدخول والسحب | 150 كيلو أوتومات كحد أقصى. |
| 2MΩ دقيقة (Pin1 المنطق المنخفض) | |
| وقت البدء | 5 مكس. |
| تمكين / تعطيل الوقت | -122 درجة أقصى |
| وقت الاستئناف | 5 مكس. |
| RMS دورة جيتر | أربعة أقدام كحد أقصى |
| ذروة إلى ذروة الفترة الجيتتر | 30بكس كحد أقصى |
| RMS Jitter المرحلة (12KHz ~ 20MHz) | 2 ثانية كحد أقصى |
| درجة حرارة التخزين | -60~+150 درجة مئوية |
| وحدات التعبئة |
2016 / 2520 / 3225: 3000 قطعة / ريل 5032 / 7050: 1000 قطعة لكل ريل |

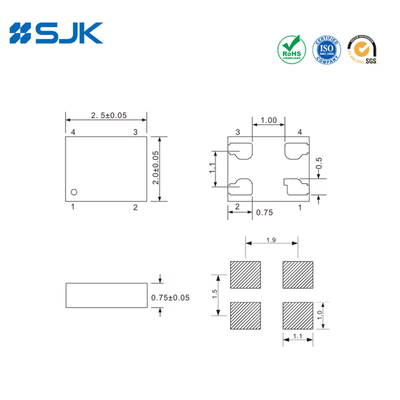

الأبعاد [ملم]
