| الاسم التجاري: | SJK |
| رقم الطراز: | تراجع 20*20 أوككسو |
| الـ MOQ: | 100 PCS |
| سعر: | Negotiate |
| تفاصيل التعبئة: | 1000 قطعة/صندوق |
| شروط الدفع: | T/T |

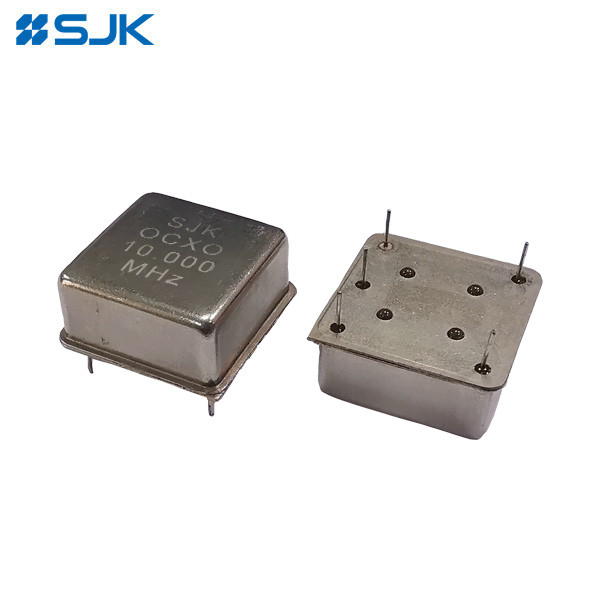

سلسلة 3X من خلال الثقب 20 * 20 OCXO نطاق التردد العالي 5MHz-40MHz الاستقرار العالي 10ppb للاتصالات
الخصائص:
المواصفات الإلكترونية:
| البند | سلسلة 3X DIP 20 * 20 OCXO | ||||
| شكل الموجة الخارجة | HCMOS | ||||
| نطاق التردد | 5MHz إلى 40MHz | ||||
| فولتاج التغذية | 3.3 فولت | 5 فولت | |||
| معدل التكيف الأولي | ± 500ppb (على الأكثر) | ||||
| Vcon= +1.65V | Vcon= + 2.5V | ||||
| نوع القطع الكريستالي المستخدم | كريستال SC-cut | ||||
| استقرار التردد | مقابل الحرارة | ± 10ppb أقصى أكثر من -30°C إلى +70°C | |||
| ± 10ppb أقصى أكثر من -30°C إلى +70°C | |||||
| ±10 ppb max. فوق -40°C إلى +85°C | |||||
| مقابل فولتاج الإمداد | ±10ppb على الأكثر (Vcc±5%) | ||||
| مقابل وقت التسخين | 3 دقائق كحد أقصى، ضمن حدود ±50ppb من ترددها المرجعي | ||||
| مقابل الشيخوخة | ±0.5ppb max./بعد 30 يوماً ؛ ±50ppb max./السنة الأولى ؛ ±300ppb max. على مدى 10 سنوات. | ||||
|
التحكم بالجهد يعمل الدبوس 1 ((EFC) |
نطاق ضبط التردد | ± 0.5ppm دقيقة، ± 2ppm كحد أقصى. | |||
| نطاق الجهد التحكمي | +1.65 فولت ± 1.65 فولت | +2,5 فولت ± 2,5 فولت | |||
| وظيفة النقل | إيجابي: زيادة فولتاج التحكم تزيد من تردد الإخراج | ||||
| عائق المدخل | 100 كيلو أوكس دقيقة | ||||
| خطية EFC | ± 10% كحد أقصى. | ||||
| القوة | تشتيت الطاقة (@ 25°C) | 1.3 واط كحد أقصى في الحالة الثابتة؛ 800 مآ كحد أقصى عند التشغيل | |||
| الناتج | منطق الخروج عالية (V)أوه) | +2.4 فولت دقيقة | +3.5 فولت دقيقة | ||
| منطق الخروج منخفض (V)أ.ل.) | +0.5 فولت أقصى | +0.5 فولت أقصى | |||
| دورة العمل | 45 إلى 55% | ||||
| الحمولة | 15pF | ||||
| وقت الارتفاع / وقت السقوط | 7nS max. (20٪ ~ 80٪ من شكل الموجة) | ||||
| تحويل ضوضاء المرحلة [20MHz] ((النوع.) | 10 هرتز | 100 هرتز | 1KHz | 10 كيلو هرتز | |
| -115dBc | -135 ديسبيك | -145dBc | -150 ديسيبليك | ||
| درجة حرارة العمل | -20~+70°C، -40~+85°C، أو تحديد | ||||
| درجة حرارة التخزين | -55~+125 درجة مئوية | ||||
| حجم العبوة (L*W*H) | 20.6*20.6*11.0ملم | ||||
| وحدة التعبئة | 1000 قطعة/صندوق | ||||

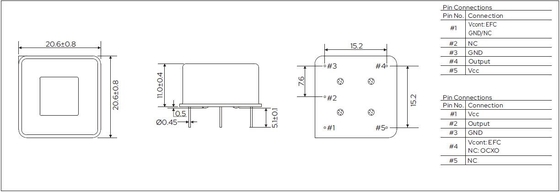

الأبعاد:
