| الاسم التجاري: | SJK |
| رقم الطراز: | SMD 9*7 OCXO |
| الـ MOQ: | 1000 قطعة |
| سعر: | Negotiate |
| تفاصيل التعبئة: | 1000 قطعة/بكرة |
| شروط الدفع: | T/T |

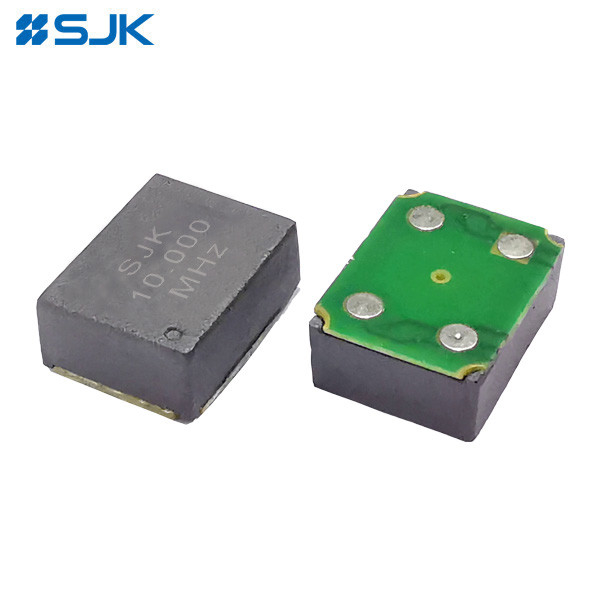

استقرار عالي حزمة SMD مصغرة ذات 4 أدوات OCXO سلسلة 1X SMD 9 * 7 الحجم OCXO للمحول الرقمي
الخصائص:
المواصفات الإلكترونية:
| البند | سلسلة 1X SMD 9 * 7 OCXO | ||||
| شكل الموجة الخارجة | HCMOS | الموجة الجانبية المقطعة | |||
| نطاق التردد | 10 ميغاهرتز إلى 50 ميغاهرتز | 10 ميغاهرتز إلى 50 ميغاهرتز | |||
| فولتاج التغذية | 3.3 فولت | 5 فولت | 3.3 فولت | 5 فولت | |
| معدل التكيف الأولي | ± 500ppb (على الأكثر) | ± 500 ppb (على الأكثر) | |||
| Vcon= +1.65V | Vcon= + 2.5V | Vcon= +1.65V | Vcon= + 2.5V | ||
| نوع القطع الكريستالي المستخدم | كريستال IT-Cut | ||||
| استقرار التردد | مقابل الحرارة | ± 10ppb (على الأكثر) فوق -30°C إلى +70°C | |||
| ± 20 ppb (على الأكثر) فوق -40°C إلى +85°C | |||||
| مقابل فولتاج الإمداد | ±10ppb على الأكثر (Vcc±5%) | ||||
| مقابل وقت التسخين | 5 دقائق كحد أقصى. ضمن حدود ± 0.1 جزء في المئة من ترددها المرجعي | ||||
| مقابل الشيخوخة | ±3.0ppb max. بعد 30 يوماً ؛ ±600ppb max. في السنة الأولى ؛ ±3ppm max. على مدى 10 سنوات. | ||||
| مقابل إعادة التدفق | ± 1.0ppm على الأكثر، 1 تدفق جديد ويقاس بعد 24 ساعة. | ||||
|
التحكم بالجهد يعمل الدبوس 1 ((EFC) |
نطاق ضبط التردد | ± 5 ppm دقيقة | |||
| نطاق الجهد التحكمي | +1.65 فولت ± 1.65 فولت | +2,5 فولت ± 2,5 فولت | |||
| وظيفة النقل | إيجابي: زيادة فولتاج التحكم تزيد من تردد الإخراج | ||||
| عائق المدخل | 100 كيلو أوكس دقيقة | ||||
| خطية EFC | ± 10% كحد أقصى. | ||||
| القوة | تشتيت الطاقة (@ 25°C) | 0.4 واط كحد أقصى في الحالة الثابتة ؛ 350 مآ كحد أقصى عند التشغيل | |||
| الناتج | منطق الخروج عالية (V)أوه) | +2.4 فولت دقيقة | +4.5 فولت دقيقة | - | - |
| منطق الخروج منخفض (V)أ.ل.) | +0.4 فولت أقصى | +0.5 فولت أقصى | - | - | |
| دورة العمل | 45 إلى 55% | - | |||
| الحمولة | 15pF | 10KΩ//10pF ± 10% | |||
| مستوى الجهد الخارجي (من ذروة إلى ذروة) | - | - | 0.8Vp-p دقيقة | ||
| وقت الارتفاع / وقت السقوط | 7nS max. (20٪ ~ 80٪ من شكل الموجة) | ||||
| تحويل ضوضاء المرحلة [20MHz] ((النوع.) | 10 هرتز | 100 هرتز | 1KHz | 10 كيلو هرتز | |
| -98 ديسيبليك | -126 ديسيبليك | -145dBc | -152dBc | ||
| درجة حرارة العمل | -20~+70°C، -40~+85°C، أو تحديد | ||||
| درجة حرارة التخزين | -55~+125 درجة مئوية | ||||
| حجم العبوة (L*W*H) | 9.7*7.5*4.1ملم | ||||
| وحدة التعبئة | 1000 قطعة لكل ريل | ||||

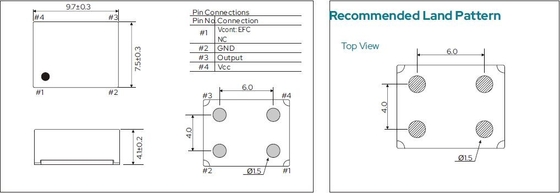

الأبعاد:
فيديو
فيديو
فيديو
فيديو
فيديو
فيديو
|
