| المواصفات والأبعاد |
الخصائص
أي تردد يتراوح بين 1MHz و 220MHz بدقة 6 أضعاف عشرية
درجة الحرارة الموسعة تتراوح من -40 درجة مئوية إلى 105 درجة مئوية
0.1ps RMS الاضطراب في مرحلة أكثر من 12KHz إلى 20MHz
نطاق درجة الحرارة الصناعية والتجارية الموسعة
أنواع إشارات الخروج LVDS و LVPECL
حجم مع 3.2 × 2.5، 5.0 × 3.2، 7.0×5.0 ملم
التثبيت التلقائي والإعادة لحام التدفق
التطبيقات: 10G Ethernet، SONET، SATA، SAS، Telecom، Storage، Server، الخ
متوافقة مع RoHS / خالية من Pb
المواصفات

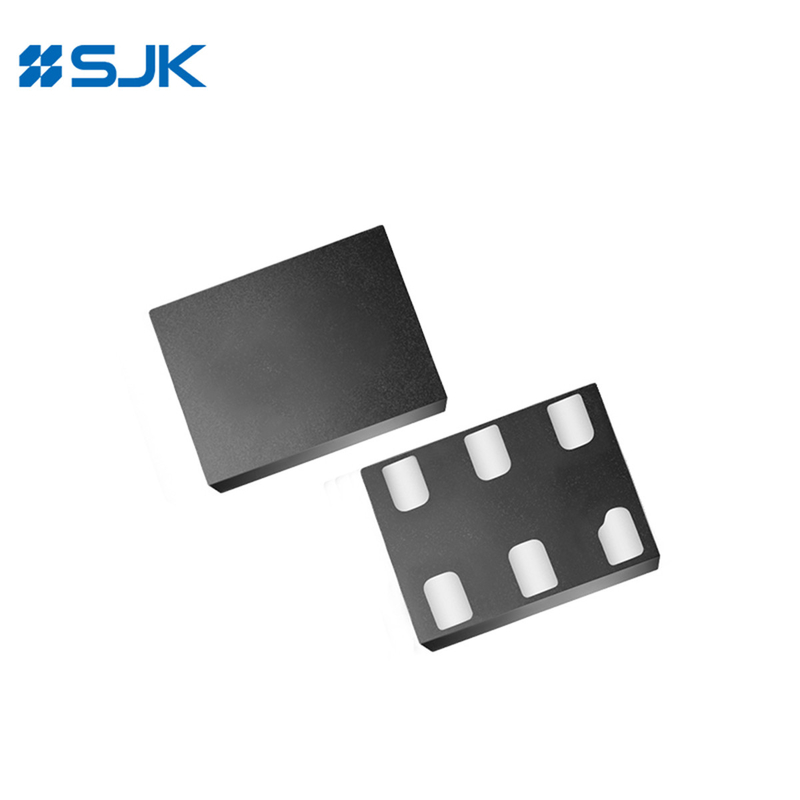

| النوع | SiT9366 MEMS |
| نوع الإخراج | LVDS، LVPECL |
| نطاق التردد | 1~220MHz |
| فولتاج التغذية | 2.5V/2.8V/3V/3.3V/2.25~3.62V |
| استقرار التردد | ± 10ppm ~ ± 25ppm، أو تحديد |
| درجة حرارة العمل | -40~+85°C، -40~+105°C |
| الجهد الدخالي العالي (VIH) | 70% Vdd |
| الجهد المدخل منخفض (VIL) | 30% Vdd |
| معوقة الدخول والسحب | 250 كيلو أوكس مكس |
| 2MΩ Μmin (Pin1 المنطق المنخفض) | |
| وقت البدء | ثلاث دقائق كحد أقصى |
| وقت الاستئناف | 3.8μs(ماكس) |
| دورة العمل | 45 إلى 55% |
| الاستهلاك الحالي | 89mA ماكس. |
| إيقاف تشغيل تيار التوريد | 58mA أقصى. |
| الجهد الخارجي التفاضلي | 450mV أقصى |
| التيار السريع | 1 م م مكس |
| تيار الاستعداد | 100 ميكرو باكترونيا |
| تغيير حجم VOD | 50mV |
| الجهد المضطرب | 1.375 فولت ماكس |
| تغير حجم VOS | 50mV كحد أقصى. |
| وقت الارتفاع والانخفاض | 290بكس كحد أقصى |
| تمكين وقت OE / تعطيل الوقت | 3.8ns ماكس |
| RMS دورة جيتر | 1.6بيس ماكس |
| RMS Jitter الفترة (العشوائية) | 0.32بيس ماكس |
| نطاق درجة حرارة التخزين | -60~+150 درجة مئوية |
| وحدة التعبئة |
3225: 3000 قطعة لكل ريل 5032 / 7050: 1000 قطعة / ريل |

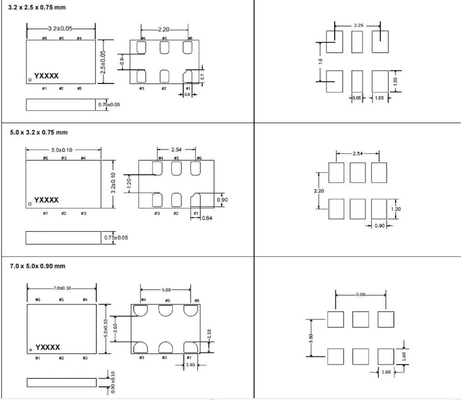

الأبعاد [ملم]
