| الاسم التجاري: | SJK |
| رقم الطراز: | SJK-5AWSF1568MA6 |
| الـ MOQ: | 1000 قطعة |
| سعر: | negotiable |
| تفاصيل التعبئة: | 3Kpcs/بكرة |
| شروط الدفع: | T/T |
الخصائص

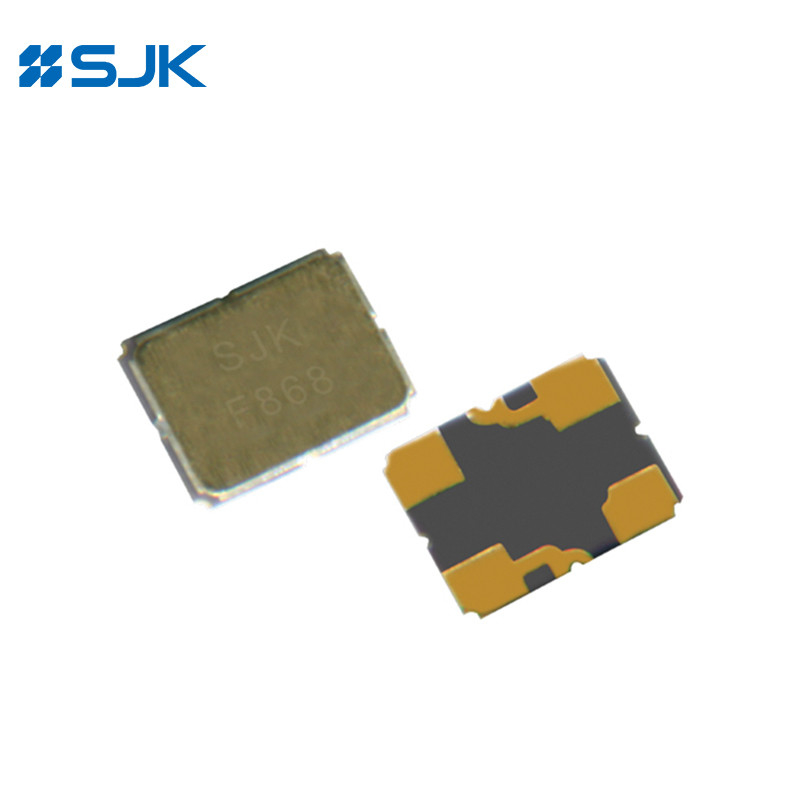

حزمة السيراميك للتكنولوجيا المثبتة على السطح (SMT)
مرشح SAW عالي التردد
حجم العبوة 2.5 × 2.0 × 0.65 ملم
نوع الحزمة DCC4A
الجهاز الحساس للكهرباء الستاتية (ESD)
التثبيت التلقائي والإعادة لحام التدفق
متوافقة مع RoHS و خالية من Pb
المواصفات
| البند | الحد الأدنى | نموذجي | أقصى | الوحدة | |
| تردد المركز | 1568.00 ميه هرتز أو ترددات عالية أخرى | ميغاهرتز | |||
| فقدان الإدراج | 1.4 | 2.0 | ديسيبل | ||
| فقدان الإدراج | 1559.08~1563.098MHz | 1.6 | 2.5 | ديسيبل | |
| 1573.42~1577.420MHz | 1.7 | 2.5 | ديسيبل | ||
| عمق التموج (p-p) | 1559.098~1577.42MHz | 0.5 | 1.0 | ديسيبل | |
| عرض النطاق الترددي 3dB | 35 | 43 | ميغاهرتز | ||
| التأخير الجماعي | 1559.098~1577.42MHz | 10 | 30 | ns | |
| الضعف المطلق | DC~1463.00MHz | 32 | 38 | ديسيبل | |
| 1463.00~1493.00MHz | 38 | 43 | ديسيبل | ||
| 1493.00~1512.00MHz | 35 | 40 | ديسيبل | ||
| 1512.00~1624.00MHz | 50 | 55 | ديسيبل | ||
| 1643.00~1673.00MHz | 48 | 53 | ديسيبل | ||
| 1673.00~2000.00 ميغاهرتز | 40 | 45 | ديسيبل | ||
| 2000.00~1463.00MHz | 25 | 30 | ديسيبل | ||
| الإدخال VSWR | 1559.098~1577.42MHz | 1.5:1 | 2.0:1 | ||
| الخروج VSWR | 1559.098~1577.42MHz | 1.5:1 | 2.0:1 | ||
| درجة حرارة العمل | -40 | +85 | °C | ||
| درجة حرارة التخزين | -55 | 125 | °C | ||

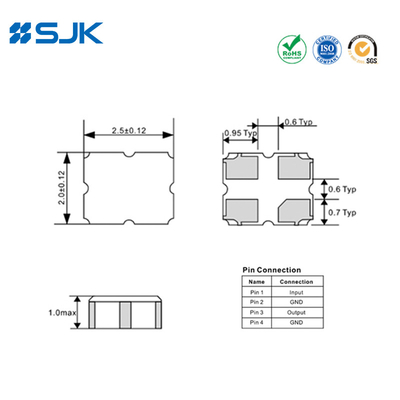

الأبعاد [ملم]
