| الاسم التجاري: | SJK |
| رقم الطراز: | ZTB |
| الـ MOQ: | 1000 قطعة |
| سعر: | negotiable |
| تفاصيل التعبئة: | 1000 قطعة |
| شروط الدفع: | T / T ، |
الخصائص
تصميم موثوق للغاية مع مقاومة بيئية ممتازة
موحد للاستخدام في جهاز منخفض الوضوح
نطاق التردد من 190kHz إلى 1250kHz
تكلفة منخفضة
التطبيقات: الأمن، أجهزة المستهلك، التلفزيون، الراديو، المستقبل، الخ
متوافقة مع RoHS
المواصفات
| رقم الجزء |
دقة التردد (في 25 درجة مئوية) |
جهاز الرنين عائق |
التكرار الاستقرار |
الشيخوخة لمدة عشر سنوات
|
سعة الحمل C1 (pF) |
سعة الحمل C2 (pF) |
|
| نوع DIP | نوع SMD | ||||||
| ZTB190 ~ 249E | ± 1KHz | 20 | ± 0.3% | ± 0.3% | 330 | 470 | |
| ZTB250 ~ 374E | ± 1KHz | 20 | ± 0.3% | ± 0.3% | 220 | 470 | |
| ZTB375 ~ 429E | ZTB375 ~ 429Y | ± 1KHz | 20 | ± 0.3% | ± 0.3% | 120 | 470 |
| ZTB430 ~ 509E | ZTB430 ~ 509Y | ±2KHz | 20 | ± 0.3% | ± 0.3% | 100 | 100 |
| ZTB510~699E | ZTB510~699Y | ±2KHz | 20 | ± 0.3% | ± 0.3% | 100 | 100 |
| ZTB700 ~ 1250E | ZTB700 ~ 1250Y | ± 0.5% | 70 | ± 0.3% | ± 0.3% | 100 | 100 |

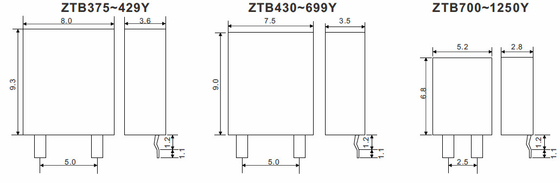

الأبعاد [ملم]
نوع DIP
| نطاق التردد (KHz) |
العرض W (ملم) |
سمك T (ملم) |
الطول H (ملم) |
مساحة الرصاص S (ملم) |
طول الرصاص L (ملم) |
| 190~249 | 13.5 | 3.8 | 14.7 | 10.0 | 8.0 |
| 250~374 | 11.0 | 3.8 | 12.2 | 10.0 | 7.0 |
| 375~400 | 7.9 | 3.6 | 9.3 | 7.7 | 7.0 |
| 401 إلى 699 | 7.0 | 3.5 | 9.0 | 5.0 | 4.0 (6.0) |
| 700~1250 | 5.2 | 2.8 | 6.8 | 2.5 | 3.5 |
نوع SMD
