| الاسم التجاري: | SJK |
| رقم الطراز: | SJK-45MQ15BA6 |
| الـ MOQ: | 1000 قطعة |
| سعر: | negotiable |
| تفاصيل التعبئة: | 1Kpcs/بكرة |
| شروط الدفع: | T/T |

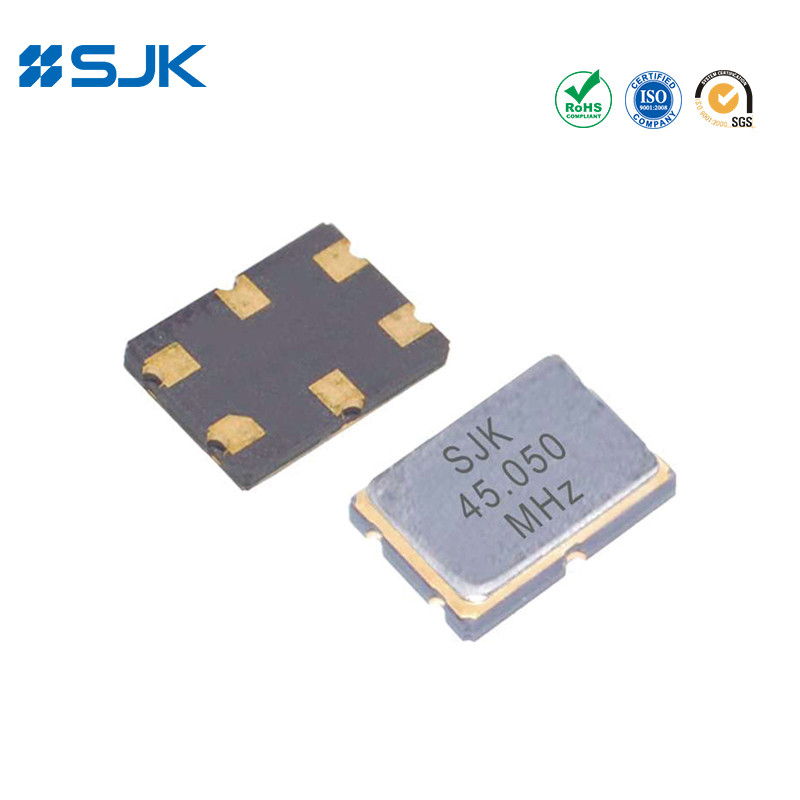

CF فلتر الكريستال 4 قطب 7050 45MHz
الخصائص
عيار 7.0 × 5.0 × 1.3 ملم نموذجي ، خفيف الوزن ومصفح SMD أحادي الكريستال المصغر
4 وظيفة القطب في حزمة واحدة
التخفيف المضمون الممتاز
مقاومة ممتازة للصدمات والاهتزازات
التثبيت التلقائي والإعادة لحام التدفق
التطبيقات: الاتصالات اللاسلكية، الاتصالات المتنقلة، الهواتف اللاسلكية، الهواتف الخلوية، الاتصالات اللاسلكية، الخ
متوافقة مع RoHS / خالية من Pb
المواصفات
| النوع | مرشح متكامل SMD من سلسلة CF | |||
| التردد الاسمي | 38.850 ميه هرتز | 45.000 ميه هرتز | 49.950 ميه هرتز | 51.650 ميغا هرتز |
| قطب | 4 | 4 | 4 | 4 |
| أوامر النغمة العالية | أساسية | أساسية | أساسية | أساسية |
| تمرير النطاق الترددي | ±3.75 كيلو هرتز في الدقيقة / 3 ديسيبل | ± 7.5 كيلو هرتز دقيقة / 3 ديسيبل | ± 15 كيلو هرتز دقيقة / 3 ديسيبل | ± 5 كيلو هرتز دقيقة / 3 ديسيبل |
| أوقف النطاق الترددي | ± 15 كيلو هرتز في الدقيقة / 35 ديسيبل | ± 22 كيلو هرتز دقيقة / 25 ديسيبل | ± 25 كيلو هرتز دقيقة / 35 ديسيبل | ± 22 كيلو هرتز دقيقة / 30 ديسيبل |
| (ريبل) | 1 ديسيبل كحد أقصى. | 1 ديسيبل كحد أقصى. | 1 ديسيبل كحد أقصى. | 1 ديسيبل كحد أقصى. |
| خسارة الإدراج | 4.0 ديسيبل أقصى | 4.0 ديسيبل أقصى | 4.0 ديسيبل أقصى | 4.0 ديسيبل أقصى |
| الضعف المضمون | 80 ديسيبل دقيقة | 80 ديسيبل دقيقة | 80 ديسيبل دقيقة | 80 ديسيبل دقيقة |
| إنهاء العائق | 560Ω//5pF | 600Ω//2pF | 400Ω//4.5pF | 400Ω//2.5pF |
| درجة حرارة العمل | -20~+70°C، أو تحديد | |||
| وحدة التعبئة | 1000 قطعة لكل ريل | |||

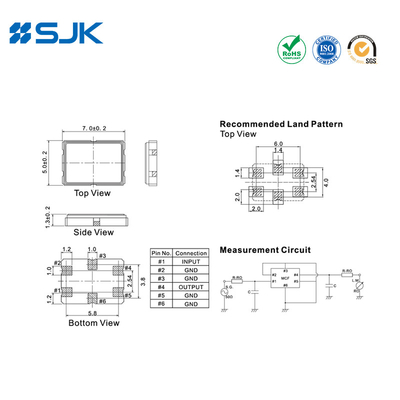

الأبعاد [ملم]
