| الاسم التجاري: | SJK |
| رقم الطراز: | SJK-45MQ15AA6 |
| الـ MOQ: | 1000 قطعة |
| سعر: | negotiable |
| تفاصيل التعبئة: | 1Kpcs/بكرة |
| شروط الدفع: | T/T |

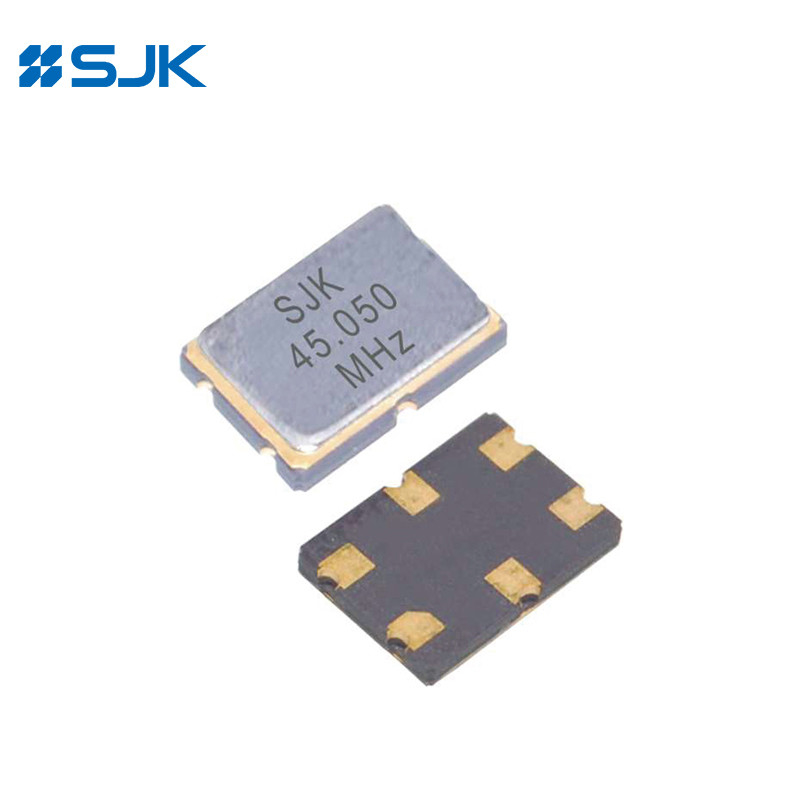

مرشح الكريستال ذو القطبين 7050 الحجم 45MHz ± 7.5KHz
الخصائص
عيار 7.0 × 5.0 × 1.3 ملم نموذجي ، خفيف الوزن ومصفح SMD أحادي الكريستال المصغر
وظيفة القطبين في حزمة واحدة
التخفيف المضمون الممتاز
مقاومة ممتازة للصدمات والاهتزازات
التثبيت التلقائي والإعادة لحام التدفق
التطبيقات: الاتصالات اللاسلكية، الاتصالات المتنقلة، الهواتف اللاسلكية، الهواتف الخلوية، الاتصالات اللاسلكية، الخ
متوافقة مع RoHS / خالية من Pb
المواصفات
| النوع | مرشح أحادي لـ SMD من سلسلة CF ذو قطبين | |||
| التردد الاسمي | 21.400 ميغاهرتز | 21.700 ميغاهرتز | 45.000 ميه هرتز | 45.000 ميه هرتز |
| قطب | 2 | 2 | 2 | 2 |
| أوامر النغمة العالية | أساسية | أساسية | أساسية | أساسية |
| تمرير النطاق الترددي | ± 7.5 كيلو هرتز دقيقة / 3 ديسيبل | ± 7.5 كيلو هرتز دقيقة / 3 ديسيبل | ± 15 كيلو هرتز دقيقة / 3 ديسيبل | ± 15 كيلو هرتز دقيقة / 3 ديسيبل |
| أوقف النطاق الترددي | ± 50 كيلو هرتز دقيقة / 15 ديسيبل | ± 28 كيلو هرتز دقيقة / 18 ديسيبل | ± 25KHz دقيقة / 18dB | ± 60 كيلو هرتز دقيقة / 15 ديسيبل |
| (ريبل) | 1.5 ديسيبل | 0.5 ديسيبل | 1.0dB | 1.0dB |
| خسارة الإدراج | 2.0 ديسيبل أقصى | 1.5 ديسيبل على الأكثر | 2.0 ديسيبل أقصى | 2.0 ديسيبل أقصى |
| الضعف المضمون | 70 ديسيبل دقيقة | 70 ديسيبل دقيقة | 70 ديسيبل دقيقة | 70 ديسيبل دقيقة |
| إنهاء العائق | 1500Ω//2.5pF | 1500Ω//2.5pF | 560Ω//6.0pF | 1200Ω//1.8pF |
| درجة حرارة العمل | -20~+70°C، أو تحديد | |||
| وحدة التعبئة | 1000 قطعة لكل ريل | |||

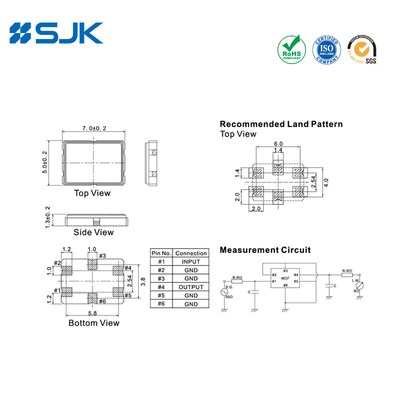

الأبعاد [ملم]
