| الاسم التجاري: | SJK |
| رقم الطراز: | سجك-6X |
| الـ MOQ: | 100PCS |
| سعر: | negotiable |
| تفاصيل التعبئة: | 1Kpcs / كيس |
| شروط الدفع: | T/T |
الخصائص

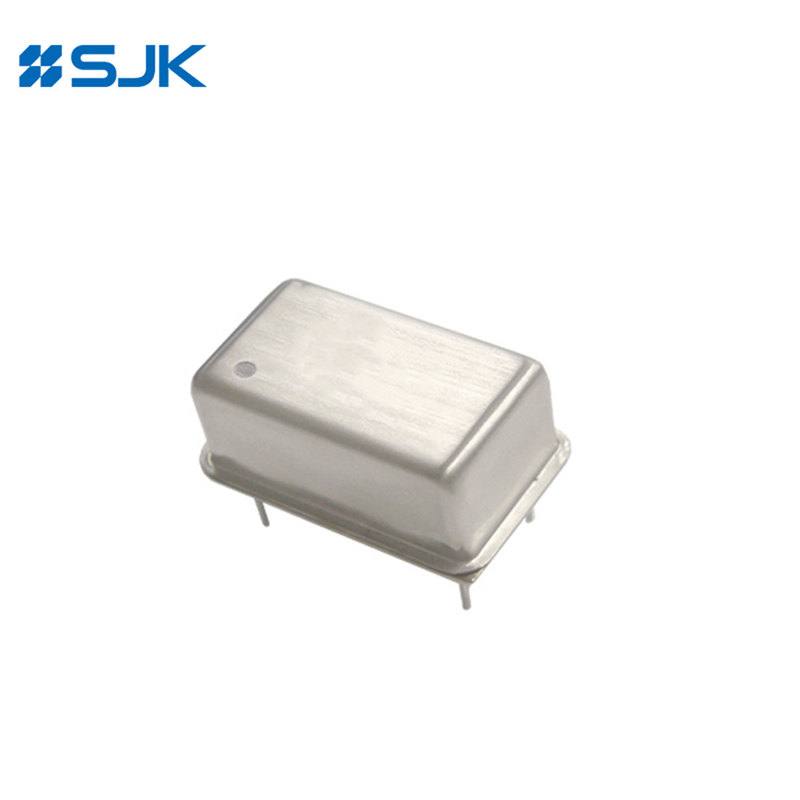

OCXO (مذبذب كريستالي يسيطر عليه الفرن)
عادة 36.3 × 27.2 × 12.7 ملم DIP من خلال الثقب OCXO
نطاق التردد من 5MHz إلى 100MHz
±3ppb استقرار التردد فوق -40 ~ + 85 °C
الطبقة الثالثة (بالجملة ±0.3ppm بما في ذلك 10 سنوات من الشيخوخة)
تسخين سريع جداً واستقرار دقيق
التطبيقات: محطة قاعدة، مفتاح رقمي، معدات اختبار، معدات قياس، SDH، SONET، الخ
متوافقة مع RoHS و خالية من Pb
المواصفات
| النوع | سلسلة 6X DIP OCXO | ||
| نوع الإخراج | LVTTL/ موجة الجانب | ||
| الحمل الخارجي | 15pF، أو تحديد | ||
| شكل الموجة الخارجة | مستطيل | ||
| فولتاج التغذية | 3.3 فولت/5.0 فولت | 12 فولت | |
| نطاق التردد | 5~40 ميغاهرتز | 10~100 ميغاهرتز | |
| درجة حرارة العمل | -40~+85°C، أو تحديد | ||
| استقرار التردد | التسامح مع التردد | ± 5ppb ماكس. | |
| مقابل درجة حرارة العمل | ±3ppb~±10ppb | ||
| مقابل فولتاج الإمداد | ±0.5ppb أقصى (±5 تغيير) | ||
| مقابل الحمل | ±0.5ppb أقصى (±10 تغيير) | ||
| مقابل الشيخوخة | ±0.5ppb / يومياً، ±50ppb/عام، ±0.3ppm/10 سنوات | ||
| الجهد Vol (Max.) /Voh (Min.) | 0.1 فولت سي سي/0.9 فولت سي سي | ||
| دورة العمل | 45 إلى 55% | ||
| كاذبة | -60dBc | ||
| التسخين | ±10ppb (في غضون 10 دقائق @+25، مرجع إلى ساعة واحدة) | ||
| استهلاك الطاقة (الحالة الثابتة) | 1.3W ماكس | ||
| نطاق ضبط التردد | ±0.5ppm (+2.5V±2.5V/+5V±5) | ||
| ضوضاء المرحلة @20MHz | @10Hz | -120dBc/Hz | |
| @100 هرتز | -135dBc/Hz | ||
| @ 1KHz | -145dBc/Hz | ||
| @10KHz | -150dBc/Hz | ||
| وحدة التعبئة | مئة قطعة | ||

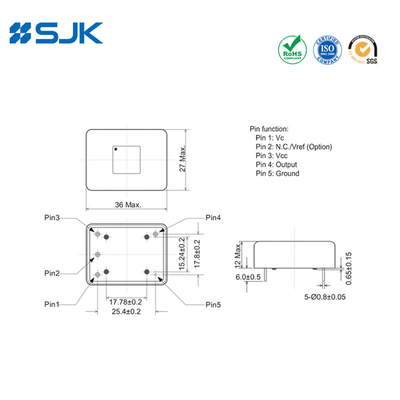

الأبعاد [ملم]
