| الاسم التجاري: | SJK |
| رقم الطراز: | 2x |
| الـ MOQ: | 1 |
| سعر: | negotiable |
| تفاصيل التعبئة: | 1Kpcs / كيس |
| شروط الدفع: | T/T |
الخصائص

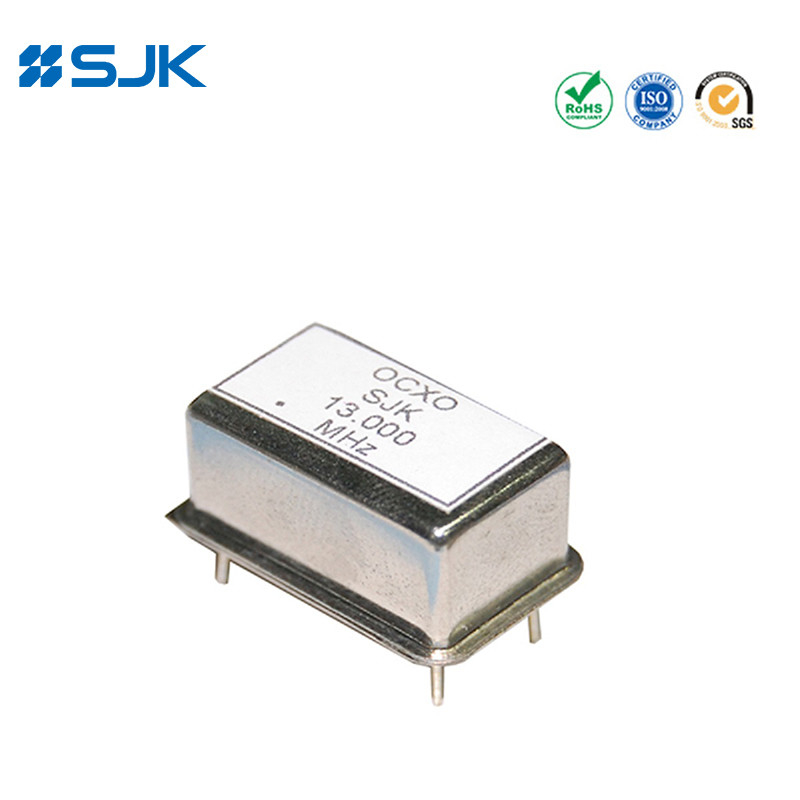

OCXO (مذبذب كريستالي يسيطر عليه الفرن)
20.3×12.7×11ملم نموذجية 14-البين full-size Through-hole OCXO
نطاق التردد من 5MHz إلى 40MHz
استقرار التردد ± 50ppb فوق -40 ~ + 85 °C
الطبقة الثالثة (مجموع ± 4.6ppm بما في ذلك 10 سنوات من التقدم)
تسخين سريع جداً واستقرار دقيق
تطبيقات: محطة قاعدة، مفتاح رقمي، معدات اختبار، معدات قياس، SDH، SONET، الخ
متوافقة مع RoHS و خالية من Pb
المواصفات
| النوع | سلسلة 2X DIP-14 OCXO | ||
| نوع الإخراج | HCMOS | ||
| الحمل الخارجي | 15pF، أو تحديد | ||
| شكل الموجة الخارجة | مستطيل | ||
| فولتاج التغذية | 3.3 فولت/5.0 فولت | ||
| نطاق التردد | 5~40 ميغاهرتز | ||
| درجة حرارة العمل | -20~+70°C، أو تحديد | ||
| استقرار التردد | التسامح مع التردد | ± 0.1ppm ماكس. | |
| مقابل درجة حرارة العمل | ±50ppb~±200ppb | ||
| مقابل فولتاج الإمداد | ±50ppb أقصى (±5 تغيير) | ||
| مقابل الحمل | ±50ppb أقصى (±10 تغيير) | ||
| مقابل الشيخوخة | ±5.0ppb / يومياً، ±0.5ppm/سنة، ±3.0ppm/10 سنوات | ||
| الجهد Vol (Max.) / Voh (Min.) | 0.1 فولت سي سي/0.9 فولت سي سي | ||
| دورة العمل | 45 إلى 55% | ||
| كاذبة | -60dBc | ||
| التسخين | ± 0.1ppm (في غضون دقيقتين @ + 25 ، مرجع إلى ساعة واحدة) | ||
| استهلاك الطاقة (الحالة الثابتة) | 0.8واط ماكس | ||
| نطاق ضبط التردد | ±5.0ppm (+1.65V±1.65V/+2.5V±2.5V) | ||
| ضوضاء المرحلة @20MHz | @10Hz | -105dBc/Hz | |
| @100 هرتز | -130dBc/Hz | ||
| @ 1KHz | -140dBc/Hz | ||
| @10KHz | -150dBc/Hz | ||
| وحدة التعبئة | 200 قطعة | ||

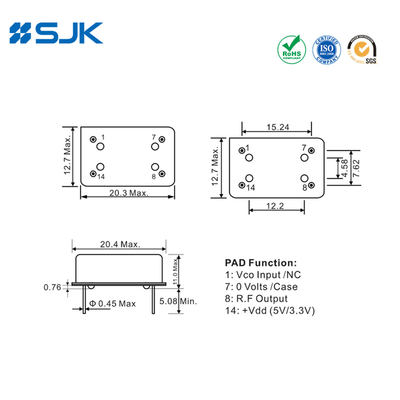

الأبعاد [ملم]
