| الاسم التجاري: | SJK |
| رقم الطراز: | إس جيه كيه-5إكس |
| الـ MOQ: | 1000 قطعة |
| سعر: | negotiable |
| تفاصيل التعبئة: | 1Kpcs / كيس |
| شروط الدفع: | T/T |

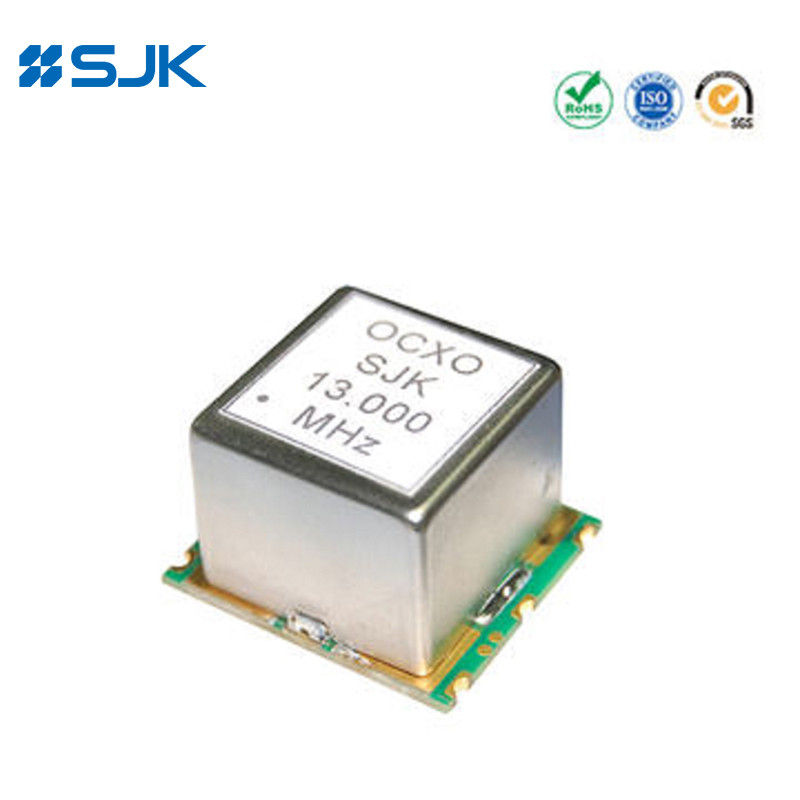

SMD 25 * 22 * 11mm حجم OCXO دعم 5-40MHz 3.3V أفران التحكم في مذبذب الكريستال
الخصائص
OCXO (مذبذب كريستالي يسيطر عليه الفرن)
نموذج 25.4 × 22.1 × 11mm SMD OCXO
نطاق التردد من 5MHz إلى 40MHz
استقرار التردد ± 10ppb فوق -40 ~ + 85 °C
التثبيت التلقائي والإعادة لحام التدفق
تسخين سريع جداً واستقرار دقيق
وحدة الكريستال SC-Cut
التطبيقات: محطة قاعدة، مفتاح رقمي، معدات الاختبار، معدات القياس، جهاز التوليد، الخ
متوافقة مع RoHS و خالية من Pb
المواصفات
| النوع | سلسلة 5X SMD OCXO | ||
| نوع الإخراج | HCMOS | ||
| الحمل الخارجي | 15pF، أو تحديد | ||
| شكل الموجة الخارجة | مستطيل | ||
| فولتاج التغذية | 3.3 فولت / 5.0 فولت | ||
| نطاق التردد | 5~40 ميغاهرتز | ||
| درجة حرارة العمل | -40~+85°C، أو تحديد | ||
| استقرار التردد | التسامح مع التردد | ± 10ppb على الأكثر. | |
| مقابل درجة حرارة العمل | ±5ppb~±20ppb | ||
| مقابل فولتاج الإمداد | ±0.5ppb أقصى (±5 تغيير) | ||
| مقابل الحمل | ±0.5ppb أقصى (±10 تغيير) | ||
| مقابل الشيخوخة | ±0.5ppb / Daily، ±50ppb/Year، ±0.4ppm/10 سنوات، Max. | ||
| الجهد Vol (Max.) /Voh (Min.) | 0.1 فولت سي سي/0.9 فولت سي سي | ||
| دورة العمل | 45 إلى 55% | ||
| كاذبة | -60dBc | ||
| التسخين | ± 0.1ppm (في غضون 5 دقائق @ + 25 ، مرجع إلى 1 ساعة) | ||
| استهلاك الطاقة (الحالة الثابتة) | 1.2W ماكس | ||
| نطاق ضبط التردد | ± 0.5ppm (+1.65V±1.65V/+2.5V±2.5V) | ||
| ضوضاء المرحلة @20MHz | @10Hz | -115dBc/Hz | |
| @100 هرتز | -130dBc/Hz | ||
| @ 1KHz | -140dBc/Hz | ||
| @10KHz | -150dBc/Hz | ||
| وحدة التعبئة | 200 قطعة لكل ريل | ||

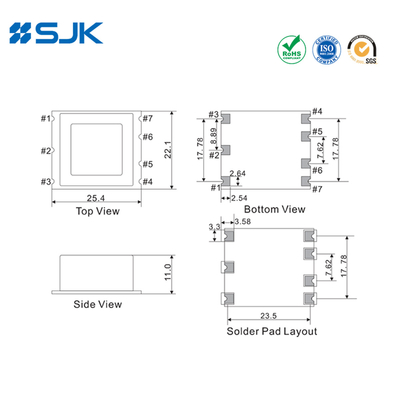

الأبعاد [ملم]
+86-755-88352869
(ريتا@q-crystal.com)
فيديو
فيديو
فيديو
فيديو
فيديو
فيديو
|
