| الاسم التجاري: | SJK |
| رقم الطراز: | سجك-9X |
| الـ MOQ: | 100PCS |
| سعر: | negotiable |
| تفاصيل التعبئة: | 1Kpcs/بكرة |
| شروط الدفع: | T/T |

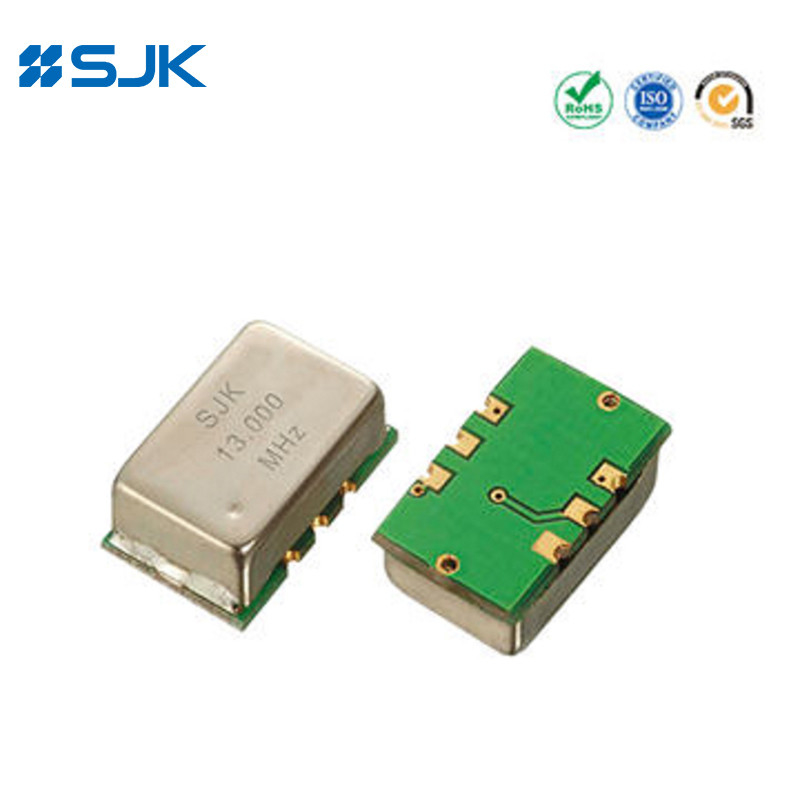

SMD 14*9*5mm OCXO مع 6 أدوات 5~40MHz 3.3V أو 5V ±30ppb -40~+85 لتحويل الرقمي
الخصائص
OCXO (مذبذب كريستالي يسيطر عليه الفرن)
نموذج 14.3 × 9.3 × 6.5mm SMD OCXO
نطاق التردد من 5MHz إلى 40MHz
استقرار التردد ± 30ppb فوق -40 ~ + 85 °C
الطبقة الثالثة (مجموع ± 4.6ppm بما في ذلك 20 عامًا من الشيخوخة)
التثبيت التلقائي والإعادة لحام التدفق
تسخين سريع جداً واستقرار دقيق
وحدة الكريستال SC-Cut
تطبيقات: محطة قاعدة، مفتاح رقمي، دائرة زمنية مرجعية، معدات قياس، جهاز توليد، الخ
متوافقة مع RoHS و خالية من Pb
المواصفات
| النوع | سلسلة 9X SMD OCXO | ||
| نوع الإخراج | HCMOS | ||
| الحمل الخارجي | 15pF، أو تحديد | ||
| شكل الموجة الخارجة | مستطيل | ||
| فولتاج التغذية | 3.3 فولت / 5.0 فولت | ||
| نطاق التردد | 5~40 ميغاهرتز | ||
| درجة حرارة العمل | -40~+85°C، أو تحديد | ||
| استقرار التردد | التسامح مع التردد | ± 30ppb ماكس. | |
| مقابل درجة حرارة العمل | ±10ppb~±50ppb | ||
| مقابل فولتاج الإمداد | ± 5ppb أقصى (± 5 تغيير) | ||
| مقابل الحمل | ±10ppb أقصى (±10 تغيير) | ||
| مقابل الشيخوخة | ±2.0ppb / Daily، ±0.4ppm/Year، ±2.0ppm/10 سنوات، ماكس. | ||
| الجهد Vol (Max.) / Voh (Min.) | 0.1 فولت سي سي/0.9 فولت سي سي | ||
| دورة العمل | 45 إلى 55% | ||
| كاذبة | -60dBc | ||
| التسخين | ± 0.1ppm (في غضون 5 دقائق @ + 25 ، مرجع إلى 1 ساعة) | ||
| استهلاك الطاقة (الحالة الثابتة) | 0.6واط ماكس | ||
| نطاق ضبط التردد | ± 5ppm (+1.65V±1.65V/+2.5V±2.5V) | ||
| ضوضاء المرحلة @20MHz | @10Hz | -98dBc/Hz | |
| @100 هرتز | -126dBc/Hz | ||
| @ 1KHz | -145dBc/Hz | ||
| @10KHz | -152dBc/Hz | ||
| وحدة التعبئة | 500 قطعة لكل ريل | ||

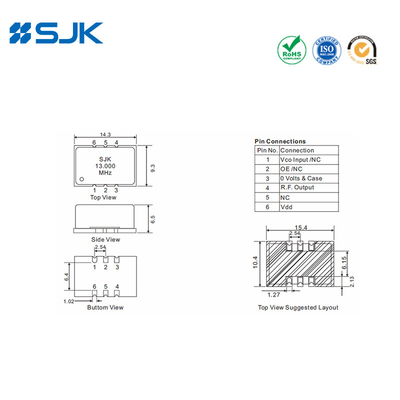

الأبعاد [ملم]
