| الاسم التجاري: | SJK |
| رقم الطراز: | SJK-6T |
| الـ MOQ: | 1000 قطعة |
| سعر: | negotiable |
| تفاصيل التعبئة: | 1Kpcs / كيس |
| شروط الدفع: | T/T |

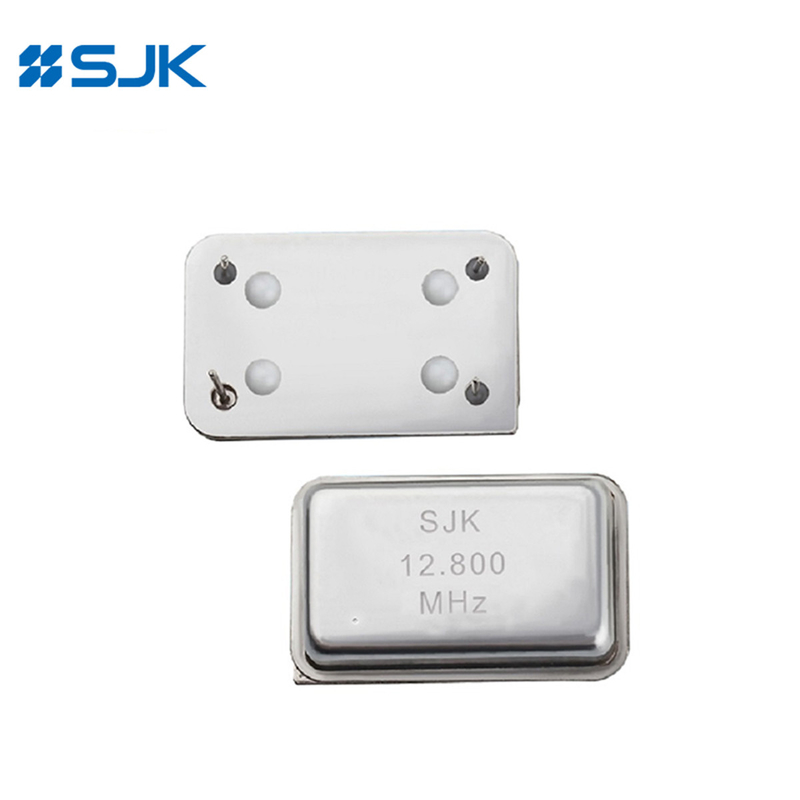

من خلال الثقب 14-البين TCXO 10-52MHz 3.3V 10pF خفض موجة الجيب الخروج
الخصائص
عادة 20.4 × 12.8 × 7.8 ملم ، DIP TCXO / VCTCXO
حزمة DIP-14 مغلقة بشكل مغلق
غلاف معدني مغلق مزدوج وموثوقية عالية
VC-TCXO متاح
تردد الخروج: 1.25MHz ~ 52MHz
مخرج CMOS أو موجة الصينية المقطعة
التطبيقات: معدات واسعة النطاق، الطائرات، معدات الاتصالات، معدات الاختبار، الخ
متوافقة مع RoHS و خالية من Pb
المواصفات
| النوع | 6T DIP TCXO / VC-TCXO | ||
| نوع الإخراج | الموجة السينية المقطعة | سي أم أو إس | |
| الحمل الخارجي | 10KΩ//10pF | 15pF، أو تحديد | |
| نطاق التردد | 10~52 ميغاهرتز | 1.25~52 ميغاهرتز | |
| فولتاج التغذية | 2.8 فولت / 3.3 فولت | ||
| تيار التوريد | 4mA كحد أقصى | 25mA أقصى. | |
| مستوى الناتج | 0.8Vp-p دقيقة | 0.1 فولت سي سي/0.9 فولت سي سي | |
| استقرار التردد | التسامح | ±2.0ppm Max. (بعد تدفقين إعادة) | |
| مقابل الحرارة | ±0.5ppm~±1.0ppm | ||
| بمقارنة بجهد التزويد (Vcc±5%) | ± 0.2ppm Max. | ||
| مقابل الحمل (تختلف الحمل ± 10٪) | ± 0.2ppm Max. | ||
| مقابل الشيخوخة | ± 1.0ppm كحد أقصى. | ||
| نطاق التحكم التلقائي بالتردد (AFC) (VCTCXO) | ±5ppm~±10ppm (1.5±1V) | ||
| وقت البدء | 2 ثانية كحد أقصى | ||
| درجة حرارة العمل | -40~+85°C، أو تحديد | ||
| دورة العمل | 40~60% | ||
| ضوضاء المرحلة @10MHz | 100 كيلو هرتز | -1115dBc/Hz | |
| 1kHz | -135dBc/Hz | ||
| 10كيلو هرتز | -148dBc/Hz | ||
| وحدة التعبئة | مئة قطعة | ||

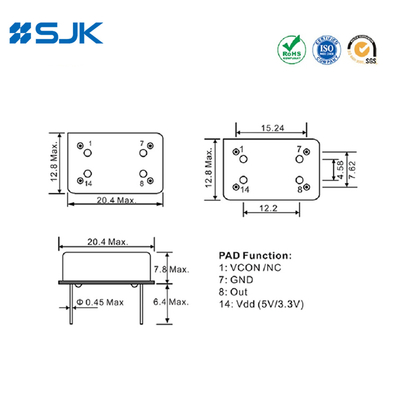

الأبعاد [ملم]
