| الاسم التجاري: | SJK |
| رقم الطراز: | إس جيه كيه-9 تي |
| الـ MOQ: | 100PCS |
| سعر: | negotiable |
| تفاصيل التعبئة: | 1Kpcs/بكرة |
| شروط الدفع: | T/T |
SMD حجم كبير 14 * 9.0mm TCXO 5 ~ 40MHz 3.3V لمحطة القاعدة
الخصائص

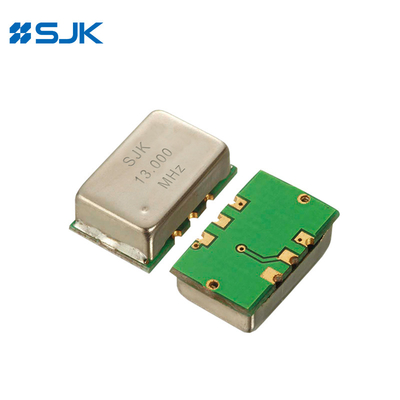

نموذج 14.3 × 8.7 × 4.9mm SMD TCXO / VC-TCXO
الغطاء المعدني، على أساس FR-4 PCB
موجة الجيب المقطعة أو مخرج CMOS
تردد الخروج: 5MHz~40MHz
VCTCXO متاحة
خيار التيار المنخفض
التطبيقات: معدات واسعة النطاق، محطة قاعدة، WLAN، WiMAX، معدات الاختبار، الخ
متوافقة مع RoHS و خالية من Pb
المواصفات
| النوع | 9T SMD TCXO / VC-TCXO | ||
| نوع الإخراج | الموجة السينية المقطعة | سي أم أو إس | |
| الحمل الخارجي | 10KΩ//10pF | 15pF، أو تحديد | |
| نطاق التردد | 5~40 ميغاهرتز | ||
| فولتاج التغذية | 3.3 فولت / 5.0 فولت | ||
| تيار التوريد | 3.5mA ماكس | 6mA كحد أقصى | |
| مستوى الناتج | 0.8Vp-p دقيقة | 0.1 فولت سي سي/0.9 فولت سي سي | |
| استقرار التردد | التسامح | ±2.0ppm Max. (بعد تدفقين إعادة) | |
| مقابل الحرارة | ± 0.5ppm | ||
| بمقارنة بجهد التزويد (Vcc±5%) | ± 0.2ppm Max. | ||
| مقابل الحمل (تختلف الحمل ± 10٪) | ± 0.2ppm Max. | ||
| مقابل الشيخوخة | ± 1.0ppm كحد أقصى. | ||
| نطاق التحكم الترددي التلقائي (AFC) (VC-TCXO) | ±5ppm~±10ppm (1.5±1V) | ||
| وقت البدء | 2 ثانية كحد أقصى | ||
| درجة حرارة العمل | -40~+85°C، أو تحديد | ||
| دورة العمل | 45 إلى 55% | ||
| ضوضاء المرحلة @10MHz | 100 كيلو هرتز | -120dBc/Hz | |
| 1kHz | -140dBc/Hz | ||
| 10كيلو هرتز | -148dBc/Hz | ||
| وحدة التعبئة | 200 قطعة لكل ريل | ||

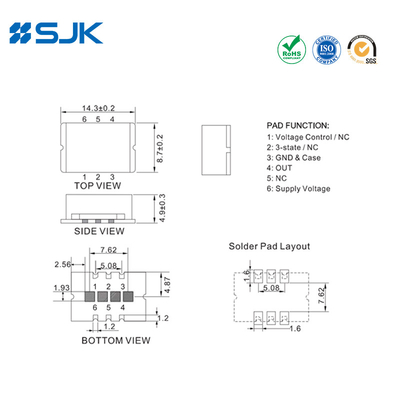

الأبعاد [ملم]
