| الاسم التجاري: | SJK |
| رقم الطراز: | إس جيه كيه-5 تي |
| الـ MOQ: | 1000 قطعة |
| سعر: | negotiable |
| تفاصيل التعبئة: | 1Kpcs/بكرة |
| شروط الدفع: | T/T |

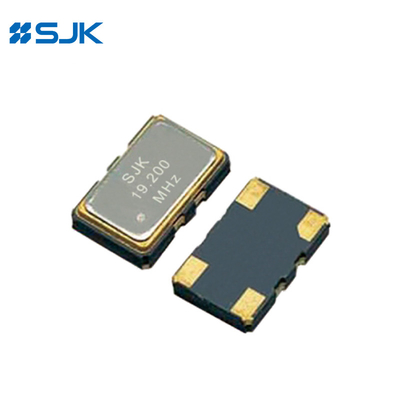

SMD 5032 TCXO مع الموجة الصناعية المقطعة 10 ~ 52MHz 1.8-3.3V
الخصائص
حزمة SMD السيراميكية نموذجية 5.0 × 3.2 × 1.5 مم.
CMOS وموجة الصينية المقطعة (بدون مكثف DC-cut).
نطاق تردد الخروج: 10MHz إلى 52MHz
استقرار درجة الحرارة: ± 0.05ppm ~ ± 0.5ppm
VCTCXO متاحة
التثبيت التلقائي والإعادة لحام التدفق
تطبيقات: محطة قاعدة، طبقة 3، فيمتوسيل، WLAN، الاتصالات اللاسلكية، الخ
متوافق مع RoHs و خال من Pb
المواصفات
| النوع | سلسلة 5T SMD TCXO / VC-TCXO | ||
| نوع الإخراج | الموجة السينية المقطعة | سي أم أو إس | |
| الحمل الخارجي | 10KΩ//10pF | 15pF، أو تحديد | |
| نطاق التردد | 10~52 ميغاهرتز | ||
| فولتاج التغذية | 3.3 فولت /5.0 فولت | ||
| تيار التوريد | 3.5mA ماكس | 8mA أقصى. | |
| مستوى الناتج | 0.8Vp-p دقيقة | 0.1 فولت سي سي/0.9 فولت سي سي | |
| استقرار التردد | التسامح | ±2.0ppm كحد أقصى | |
| مقابل الحرارة | ±0.05ppm~±0.5ppm | ||
| بمقارنة بجهد التزويد (Vcc±5%) | ± 0.3ppm ماكس | ||
| مقابل الحمل (تختلف الحمل ± 10٪) | ± 0.2ppm Max. | ||
| مقابل الشيخوخة | ± 1.0ppm كحد أقصى. | ||
| نطاق التحكم التلقائي بالتردد (AFC) (VCTCXO) | ±5ppm~±10ppm (1.5±1V) | ||
| وقت البدء | 2 ثانية كحد أقصى | ||
| درجة حرارة العمل | -40~+85°C، أو تحديد | ||
| دورة العمل | 45 إلى 55% | ||
| ضوضاء المرحلة @10MHz | 100 كيلو هرتز | -125 ديسيبيك/هرتز | |
| 1KHz | -145dBc/Hz | ||
| 10 كيلو هرتز | -150dBc/Hz | ||
| وحدة التعبئة | 1000 قطعة لكل ريل | ||

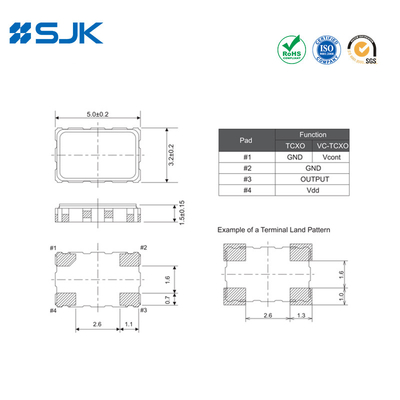

الأبعاد [ملم]
