| الاسم التجاري: | SJK |
| رقم الطراز: | SJK-7Q32000M3C04K0A6 |
| الـ MOQ: | 3000 قطعة |
| سعر: | negotiable |
| تفاصيل التعبئة: | 3Kpcs/بكرة |
| شروط الدفع: | T/T |

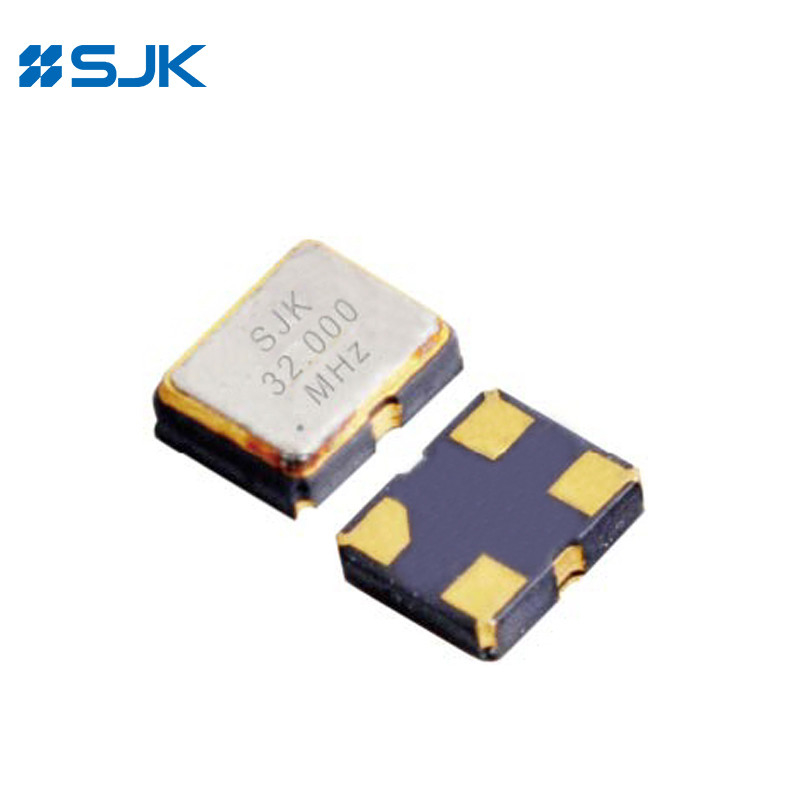

SMD 2520 TCXO 32.000MHz 1.8-3.3V مخرج موجات الجانبية المقطعة ± 0.5ppm -40~+85°C
الخصائص
منطق الخروج LVCMOS ، نطاق التردد من 10MHz إلى 60MHz
حجم 2520، ارتفاع SMD 0.80mm TCXO / VC-TCXO
عمليات الجهد المنخفض: 1.8V، 2.5V، 2.8V، 3.3V
استقرار التردد: ± 2ppm ~ ± 5ppm
وظيفة الحالة الثلاثة
التثبيت التلقائي والإعادة لحام التدفق
التطبيقات: الهواتف المحمولة، الاتصالات اللاسلكية، إنترنت الأشياء، نظام تحديد المواقع العالمي، الـ WLAN، وغيرها
متوافقة مع RoHS و خالية من Pb
المواصفات
| النوع | سلسلة 7Q SMD TCXO | ||
| نوع الإخراج | سي أم أو إس | ||
| الحمل الخارجي | 15pF | ||
| فولتاج التغذية | 1.8~3.3 فولت | ||
| نطاق التردد | 10~60 ميغاهرتز | ||
| تيار التوريد | 10mA كحد أقصى | ||
| مستوى الناتج | 0.1 فولت / 0.9 فولت | ||
| استقرار التردد | التسامح | ±2.0ppm Max. (بعد تدفقين) | |
| مقابل الحرارة | ±2ppm~±5ppm | ||
| مقابل فولتاج الإمداد | ± 0.2ppm Max. | ± 0.2ppm Max. | |
| مقابل الشيخوخة | ± 1.0ppm ماكس./سنة | ||
| دورة العمل | 45 إلى 55% | ||
| وقت الارتفاع / السقوط | ثمانية أقدام كحد أقصى | ||
| وقت البدء | 5 مكس. | ||
| درجة حرارة العمل | -40~+85°C، أو تحديد | ||
| ضوضاء المرحلة @ 26MHz | 100 هرتز | -110dBc/Hz | |
| 1KHz | -130dBc/Hz | ||
| 10 كيلو هرتز | -145dBc/Hz | ||
| وحدة التعبئة | 3000 قطعة لكل ريل | ||

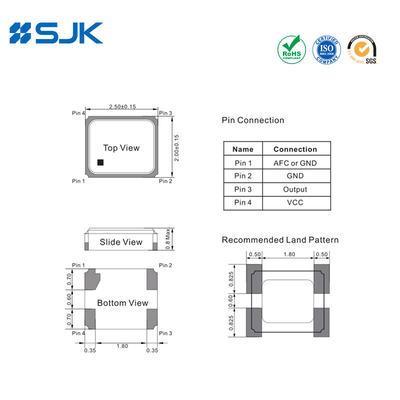

الأبعاد [ملم]
