| الاسم التجاري: | SJK |
| الـ MOQ: | 3000 قطعة |
| سعر: | negotiable |
| تفاصيل التعبئة: | 3Kpcs/بكرة |
| شروط الدفع: | T/T |

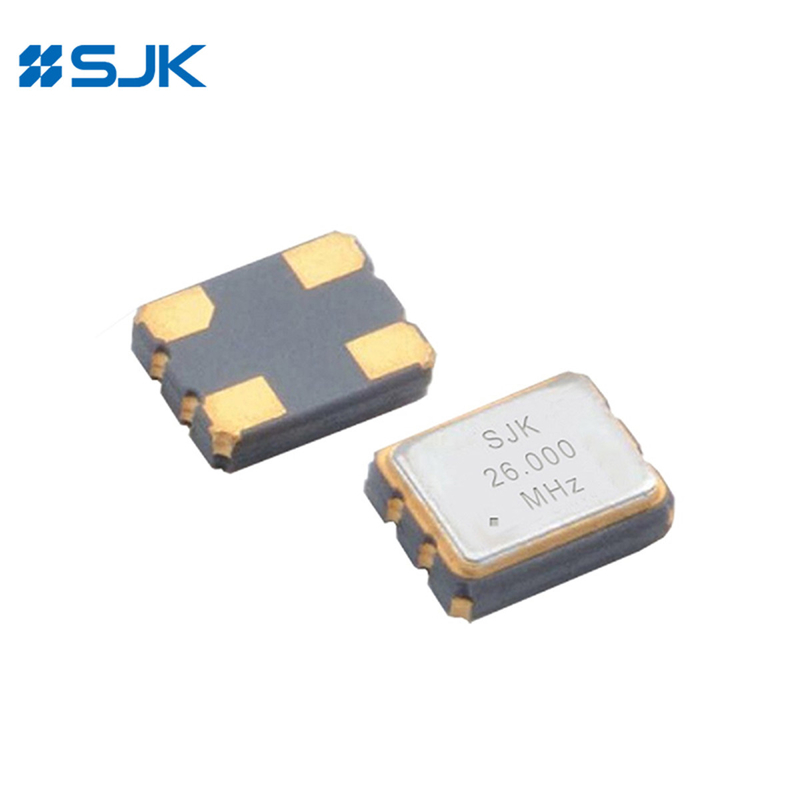

SMD 2016 TCXO / VC-TCXO مذبذبات بلورية مع مخرج موجة جانبية مقطوعة 26-52MHz لـ GPS
الخصائص
تردد الخروج من 10MHz إلى 52MHz
حجم 2016، ارتفاع SMD 0.75mm TCXO / VC-TCXO
عمليات الجهد المنخفض و ضوضاء المراحل المنخفضة
استقرار درجة الحرارة: ± 0.5ppm
VC-TCXO متاح
التثبيت التلقائي والإعادة لحام التدفق
التطبيقات: الهواتف الذكية، الأجهزة القابلة للارتداء، إنترنت الأشياء، نظام تحديد المواقع العالمي، شبكة اللاسلكية اللاسلكية وغيرها
متوافقة مع RoHS و خالية من Pb
المواصفات
| النوع | سلسلة 7X SMD TCXO / VC-TCXO | ||
| نوع الإخراج | الموجة السينية المقطعة | ||
| الحمل الخارجي | 10kΩ//10pF | ||
| فولتاج التغذية | 1.8~3.3 فولت | ||
| نطاق التردد | 10~52 ميغاهرتز | ||
| تيار التوريد | 2.0mA ماكس | ||
| مستوى الناتج | 0.8Vp-p دقيقة | ||
| استقرار التردد | التسامح | ±2.0ppm Max. (بعد تدفقين إعادة) | |
| مقابل الحرارة | ± 0.5ppm | ||
| مقابل فولتاج الإمداد | ± 0.2ppm Max. (Vcc±5%) | ± 0.2ppm Max. (Vcc±5%) | |
| مقابل الحمل | ± 0.2ppm Max. (تغير الحمل ± 10٪) | ||
| مقابل الشيخوخة | ± 1ppm ماكس./عام | ||
| نطاق التحكم الترددي التلقائي (AFC) | ±7ppm~±16ppm (1.4±1V) | ||
| وقت البدء | 2 ثانية كحد أقصى | ||
| درجة حرارة العمل | -30~+85 درجة مئوية | ||
| ضوضاء المرحلة @ 19.2MHz | 100 هرتز | -115dBc/Hz | |
| 1kHz | -135dBc/Hz | ||
| 10كيلو هرتز | -148dBc/Hz | ||
| وحدة التعبئة | 3000 قطعة لكل ريل | ||

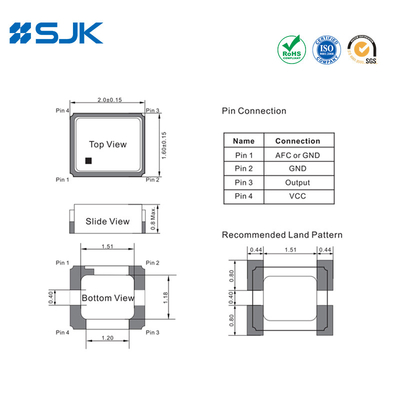

الأبعاد [ملم]
