| الاسم التجاري: | SJK |
| رقم الطراز: | SJK-6RF |
| الـ MOQ: | 1000 قطعة |
| سعر: | negotiable |
| تفاصيل التعبئة: | 1Kpcs / كيس |
| شروط الدفع: | T/T |
ثرو هول Full-Size 14Pin DIP VCXO مع مخرج CMOS 3.3V أو 5V مع 20.4 * 13.1mm
خصائص سلسلة 6RF الحجم الكامل 14Pin DIP VCXO
حزمة معدنية مصفحة بالكامل
خصائص دقة عالية تغطي نطاق ترددي واسع من 1MHz إلى 80MHz
تشغيل الجهد 5V/3.3
مخرج CMOS
وظيفة الحالة الثلاثة
14-Pin DIP (حزمة كاملة الحجم)
التطبيقات: الاتصالات السلكية واللاسلكية، الاتصالات المتنقلة، الطائرات، معدات الاختبار، الأدوات الإلكترونية، الخ
متوافقة مع RoHS / خالية من Pb
المواصفات الكهربائية لسلسلة 6RF كامل الحجم 14Pin DIP VCXO
| البند/النوع | سلسلة 6RF (حجم كامل 14Pin DIP VCXO) | ||
| الحزمة | معدن كامل، مغلق بشكل مغلق، حزمة "فيلت" | ||
| فولتاج التغذية | 3.3 فولت | 5 فولت | |
| نطاق التردد | 1~80 ميغاهرتز | ||
| استقرار التردد | ± 25ppm، ± 50ppm، أو تحديد | ||
| درجة حرارة العمل | -20~+70°C، -40~+85°C، أو تحديد | ||
| درجة حرارة التخزين | -55~+125 درجة مئوية | ||
| الحمولة | 15pF، أو تحديد | ||
| الجهد Voh | 3.0V دقيقة | 4.5 فولت دقيقة | |
| الجهد الجهد | 0.3 فولت ماكس | 0.4 فولت ماكس | |
| الحالي | -4.0mA | -8.0mA | |
| المعدل الحالي | 4.0mA | 8.0mA | |
| دورة العمل | 40~60% | ||
| وقت الارتفاع / السقوط | خمسة أقدام كحد أقصى | ||
| تحكم التردد | خصائص النقل الإيجابية | ||
| القدرة على السحب | ±50ppm،±100ppm،±150ppm،±200ppm دقيقة | ||
| فولتاج التحكم | 0.3Vdc إلى 3.0Vdc | 0.5Vdc إلى 4.5Vdc | |
| الجهد المركزي | 1.65فولت سي سي | 2.5فولت سي سي | |
| خطية أحادية النغمة | < ± 15% | < ± 15% | |
| عائق المدخل | 50 ألف أوم طبيعي | ||
| تيار التوريد | 40mA أقصى. | 60mA كحد أقصى | |
| نوع الإخراج | سي أم أو إس | ||
| وحدة التعبئة | مئة قطعة | ||

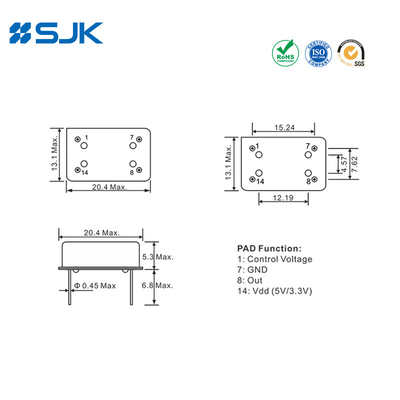

الأبعاد[ملم]
