| الاسم التجاري: | SJK |
| رقم الطراز: | إس جيه كيه-9 بي |
| الـ MOQ: | 100PCS |
| سعر: | negotiable |
| تفاصيل التعبئة: | 1Kpcs/بكرة |
| شروط الدفع: | T/T |

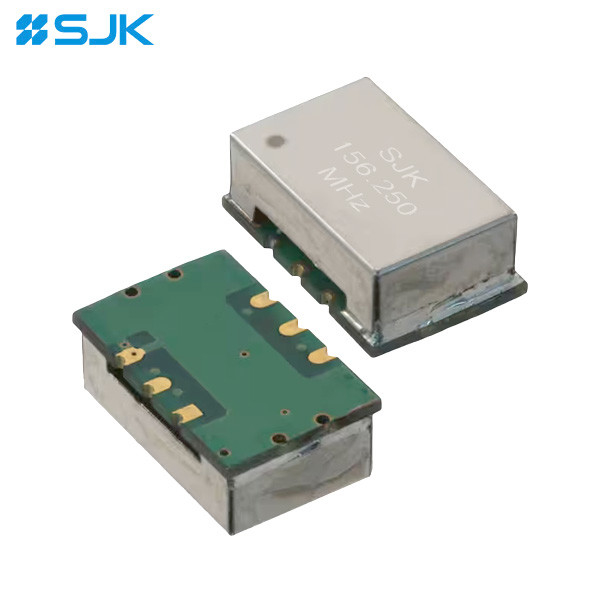

SMD LVPECL VCXO مع 14.2 × 9.3 × 5.4mm مع 3.3V ± 25ppm -40 ~ + 85 لمحطة القاعدة
خصائص SMD LVPECL VCXO من سلسلة 9P
أوسيلاتور الكريستال الموجه بالجهد (VCXO)
الحجم المعتاد 14.2 × 9.3 × 5.4 ملم SMD VCXO
مخرج LVPECL، نطاق تردد الخروج من 50MHz إلى 700MHz
ضوضاء مرحلة منخفضة ممتازة والهتز
وظيفة الحالة الثلاثة متاحة
التثبيت التلقائي والإعادة لحام التدفق
التطبيقات: محطة قاعدة، خادم، الاتصالات، إيثيرنت، سونيت، فيمتوسيل، الخ
متوافقة مع RoHS / خالية من Pb
المواصفات الكهربائية لـ 9P Series SMD LVPECL VCXO
| البند/النوع | سلسلة 9P (SMD LVPECL VCXO) |
| نوع الإخراج | LVPECL |
| الحمل الخارجي | 50Ω إلى Vcc-2V |
| فولتاج التغذية | 3.3 فولت |
| نطاق التردد | 50~700 ميغاهرتز |
| تيار التوريد | 80mA أقصى. |
| استقرار التردد | ± 25ppm، ± 50ppm، أو تحديد |
| درجة حرارة العمل | -40~+85°C، أو تحديد |
| درجة حرارة التخزين | -55~+125 درجة مئوية |
| الجهد Vol (Max.) /Voh (Min.) | Vcc-1.62V / Vcc-1.025V |
| وقت الصعود (Tr) / السقوط (Tf) | خمسة أقدام كحد أقصى |
| وقت البدء | عشرة ثواني على الأكثر |
| دورة العمل | 45 إلى 55% |
| نطاق السحب المطلق (APR) * | ±50ppm دقيقة، أو تحديد |
| نطاق التحكم الاسمي | 0.5 Vcc |
| نطاق الجهد التحكمي | 0 ~ Vcc |
| خطي | 10% كحد أقصى |
| فاز جيتر (12KHz ~ 20MHz) | 1بيس ماكس |
| وحدة التعبئة | 500 قطعة لكل ريل |

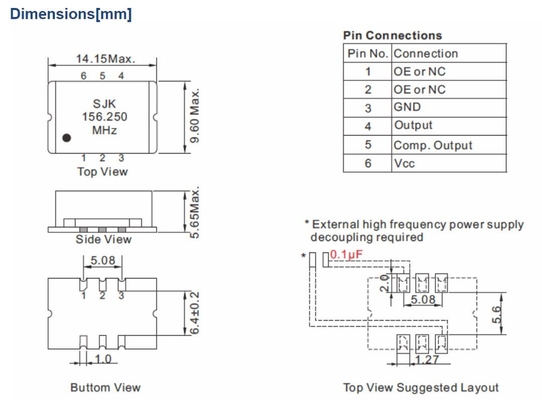

الأبعاد[ملم]
