| الاسم التجاري: | SJK |
| رقم الطراز: | إس جيه كيه-5 بي |
| الـ MOQ: | 1000 قطعة |
| سعر: | negotiable |
| تفاصيل التعبئة: | 1Kpcs/بكرة |
| شروط الدفع: | T/T |

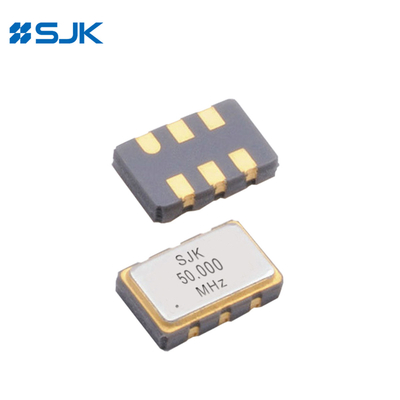

LVPECL الخروج SMD 5032 VCXO دعم 50 ~ 200MHz 3.3V ± 50ppm -40 ~ + 85 °C
خصائص سلسلة 5P LVPECL SMD 5032 VCXO
أوسيلاتور الكريستال الموجه بالجهد (VCXO)
5032 حجم، 1.2 مليمتر، SMD 5032 VCXO
مخرج LVPECL ، نطاق تردد الخروج من 50MHz إلى 200MHz
ضوضاء مرحلة منخفضة ممتازة والهتز
وظيفة الحالة الثلاثة متاحة
التثبيت التلقائي والإعادة لحام التدفق
التطبيقات: محطة قاعدة، خادم، الاتصالات، إيثيرنت، سونيت، فيمتوسيل، الخ
متوافقة مع RoHS / خالية من Pb
المواصفات الكهربائية لمجموعة 5P LVPECL SMD 5032 VCXO
| البند/النوع | سلسلة 5P (LVPECL Output SMD 5032 VCXO) |
| نوع الإخراج | LVPECL |
| الحمل الخارجي | 50Ω إلى Vcc-2V |
| فولتاج التغذية | 3.3 فولت |
| نطاق التردد | 50 إلى 200 ميغاهرتز |
| تيار التوريد | 80mA أقصى. |
| استقرار التردد | ± 25ppm، ± 50ppm، أو تحديد |
| درجة حرارة العمل | -40~+85°C، أو تحديد |
| درجة حرارة التخزين | -55~+125 درجة مئوية |
| الجهد Vol (Max.) /Voh (Min.) | Vcc- 1. 62V/Vcc- 1. 025V |
| وقت الصعود (Tr) / السقوط (Tf) | 1s ماكس. |
| وقت البدء | عشرة ثواني على الأكثر |
| دورة العمل | 45 إلى 55% |
| نطاق السحب المطلق (APR) * | ±50ppm دقيقة، أو تحديد |
| نطاق التحكم الاسمي | 0.5 Vcc |
| نطاق الجهد التحكمي | 0 ~ Vcc |
| خطي | 10% كحد أقصى |
| فاز جيتر (12KHz ~ 20MHz) | 1بيس ماكس |
| وحدة التعبئة | 1000 قطعة لكل ريل |

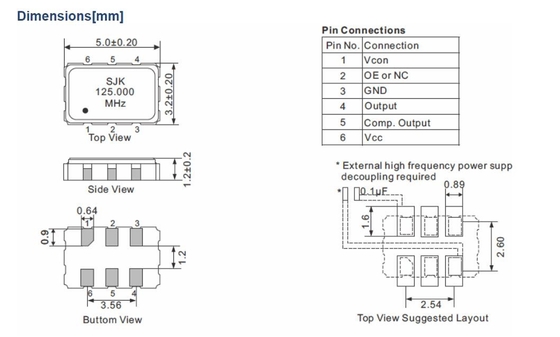

الأبعاد[ملم]
