| الاسم التجاري: | SJK |
| رقم الطراز: | سجك-9د |
| الـ MOQ: | 100PCS |
| سعر: | negotiable |
| تفاصيل التعبئة: | 100 قطعة / الحقيبة |
| شروط الدفع: | T/T |

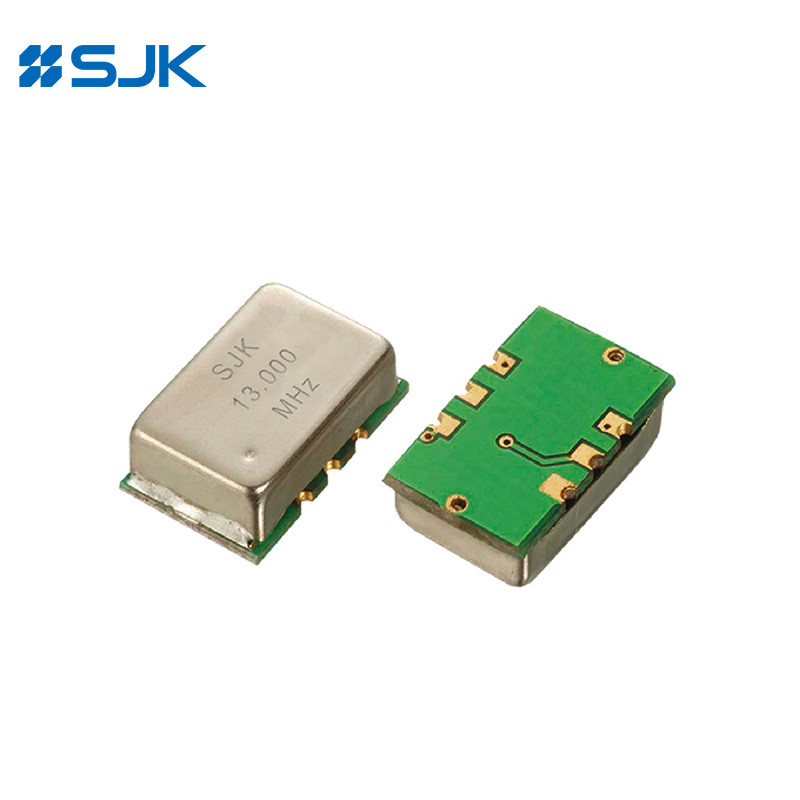

أوسيلاتور SMD 1490 LVDS مع أوسيلاتور التفاضل 14 * 9.6 * 5.6mm
الخصائص
أوسيلاتور كريستال الخروج LVDS التفاضلي
عازل كريستالي نموذجي 14 × 9.6 × 5.6 ملم ، LVDS الخروج
نطاق تردد الخروج من 25MHz إلى 700MHz
تشغيل الجهد المنخفض: 2.5V/3.3V
حزمة التثبيت السطحي
ضوضاء مرحلة منخفضة ممتازة والهتز
وظيفة الحالة الثلاثة متاحة
التثبيت التلقائي والإعادة لحام التدفق
التطبيقات: الخادم ، SAN ، الوصول إلى النطاق العريض ، الشبكة الذكية ، Gigabit Ethernet ، قناة الألياف ، الخ
متوافقة مع RoHS / خالية من Pb
المواصفات
| النوع | سلسلة 9D LVDS OSCILATOR SMD الخروج |
| نوع الإخراج | أجهزة التشغيل القصوى |
| الحمل الخارجي | 100Ω |
| فولتاج التغذية | 2.5 فولت/3.3 فولت |
| نطاق التردد | 25~700 ميغاهرتز |
| تيار التوريد | 80mA أقصى. |
| الاستقرار الشامل للتردد* | ± 25ppm، ± 50ppm، أو تحديد |
| درجة حرارة العمل | -40~+85°C، أو تحديد |
| درجة حرارة التخزين | -55~+125 درجة مئوية |
| الجهد Vol (Max.) /Voh (Min.) | 0.9 فولت /1.6 فولت |
| وقت الصعود (Tr) / السقوط (Tf) | 1s ماكس. |
| دورة العمل | 45 إلى 55% |
| وقت البدء | عشرة ثواني على الأكثر |
| ضوضاء المرحلة (156.25 ميغاهرتز) عند 1 كيلو هرتز | -120dBc/Hz |
| فاز جيتر (12KHz ~ 20MHz) | 1بيس ماكس |
| الشيخوخة (في 25 درجة مئوية) | ±3ppm/year Max. |
| وحدة التعبئة | 500 قطعة لكل ريل |
*: بما في ذلك تسامح التردد عند 25 درجة مئوية، والتغيرات في درجة الحرارة، وتغيرات فولتاج الإمداد، والشيخوخة والاهتزاز

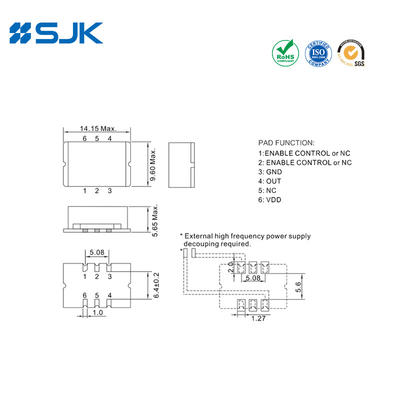

الأبعاد [ملم]
