| الاسم التجاري: | SJK |
| رقم الطراز: | سجك-7J |
| الـ MOQ: | 1000 قطعة |
| سعر: | negotiable |
| تفاصيل التعبئة: | 1Kpcs/بكرة |
| شروط الدفع: | T/T |

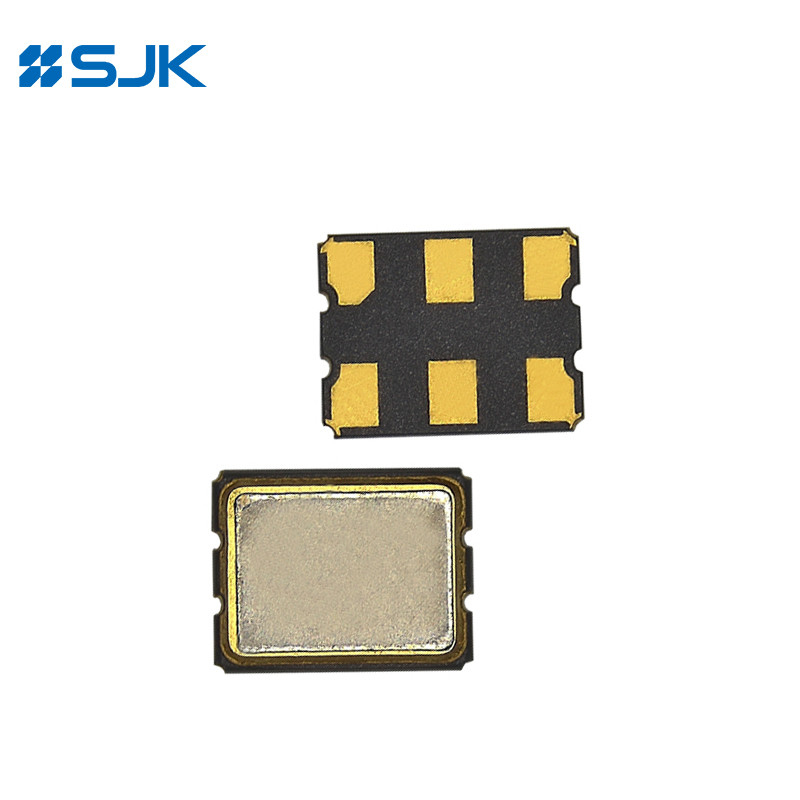

SMD 7050 LVPECL مذبذب مع 10 ~ 1500MHz ± 25ppm لتطبيق SAN
الخصائص
أوسيلاتور الكريستال التفاضلي للخروج (LVPECL Output)
عازل الكريستال النموذجي 7.0 × 5.0 × 1.45mm ، LVPECL الخروج
نطاق تردد الخروج من 10MHz إلى 1500MHz
تشغيل الجهد المنخفض: 2.5V/3.3V
ضوضاء مرحلة منخفضة ممتازة والهتز
وظيفة الحالة الثلاثة متاحة
التثبيت التلقائي والإعادة لحام التدفق
التطبيقات: الخادم ، SAN ، الوصول إلى النطاق العريض ، الشبكة الذكية ، Gigabit Ethernet ، قناة الألياف ، الخ
متوافقة مع RoHS و خالية من Pb
المواصفات
| النوع | المذبذب SMD الخروج LVPECL من سلسلة 7J | ||
| نوع الإخراج | LVPECL | ||
| الحمل الخارجي | 50Ω إلى Vcc-2V | ||
| فولتاج التغذية | 2.5 فولت/3.3 فولت | ||
| نطاق التردد | 10~320 ميغاهرتز | 10~1500MHz | |
| تيار التوريد | 100mA كحد أقصى | 50mA كحد أقصى | |
| الاستقرار الشامل للتردد* | ± 25ppm، ± 50ppm، أو تحديد | ||
| درجة حرارة العمل | -40~+85°C، أو تحديد | ||
| درجة حرارة التخزين | -55~+125 درجة مئوية | ||
| الجهد Vol (Max.) /Voh (Min.) | Vcc-1.62V / Vcc-1.026V | ||
| وقت الصعود (Tr) / السقوط (Tf) | 1.0ns ماكس | ||
| دورة العمل | 45 إلى 55% | ||
| وقت البدء | 2 ثانية كحد أقصى | عشرة ثواني على الأكثر | |
| ضوضاء المرحلة (156.25 ميغا هرتز) @ 1 كيلو هرتز | -130dBc/Hz | -113dBc/Hz | |
| فاز جيتر (12KHz ~ 20MHz) | 1بيس ماكس | ||
| الشيخوخة (في 25 درجة مئوية) | ±3ppm/year Max. | ||
| وحدة التعبئة | 1000 قطعة لكل ريل | ||
*بما في ذلك التسامح الترددي عند 25 درجة مئوية، وتغير درجة الحرارة، وتغيرات فولتاج الإمداد، والشيخوخة والاهتزاز

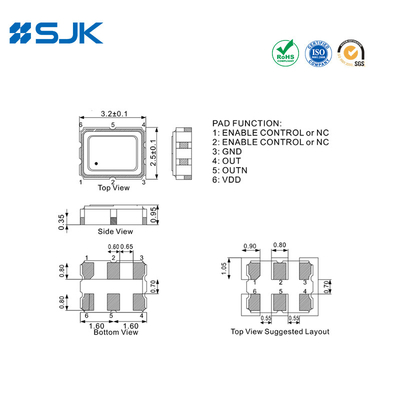

الأبعاد [ملم]
