| الاسم التجاري: | SJK |
| رقم الطراز: | SJK-5H |
| الـ MOQ: | 1000 قطعة |
| سعر: | negotiable |
| تفاصيل التعبئة: | 1Kpcs/بكرة |
| شروط الدفع: | T/T |

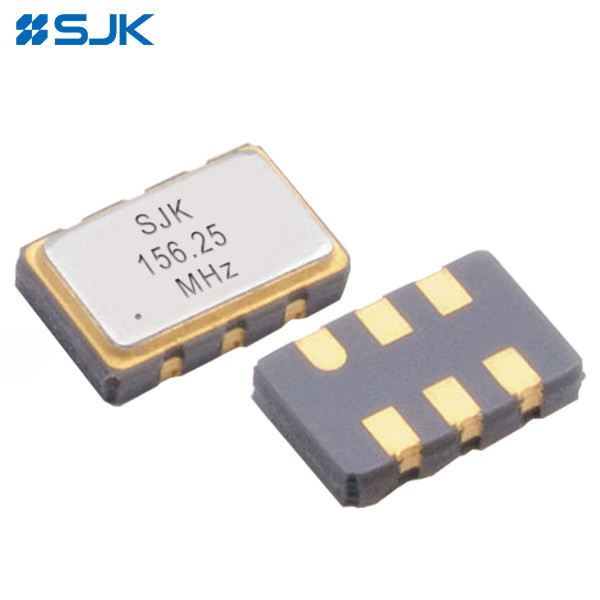

SMD 5032 HCSL دعم أوسيلاتور التفاضل الخارجي 25-200MHz 2.5-3.3V لقناة الألياف
الخصائص
أوسيلاتور الكريستال التفاضلي (HCSL Output)
نطاق تردد الخروج من 25MHz إلى 200MHz
تشغيل الجهد المنخفض: 2.5V/3.3V
ضوضاء مرحلة منخفضة ممتازة والهتز
وظيفة الحالة الثلاثة متاحة
التثبيت التلقائي والإعادة لحام التدفق
التطبيقات: أجهزة الكمبيوتر الشخصية، الخادم، قناة الألياف، جيجابيت إثرنيت، محطة قاعدة، الاتصالات المحمولة، الخ
متوافقة مع RoHS / خالية من Pb
المواصفات
| النوع | أجهزة التذبذب SMD الخارجي من سلسلة 5H HCSL |
| نوع الإخراج | HCSL |
| الحمل الخارجي | 50Ω |
| فولتاج التغذية | 2.5 فولت/3.3 فولت |
| نطاق التردد | 25~200MHz |
| تيار التوريد | 30mA كحد أقصى |
| الاستقرار الشامل للتردد* | ± 25ppm، ± 50ppm، أو تحديد |
| درجة حرارة العمل | -40~+85°C، أو تحديد |
| درجة حرارة التخزين | -55~+125 درجة مئوية |
| الجهد Vol (Max.) /Voh (Min.) | 0mV /740mV |
| وقت الصعود (Tr) / السقوط (Tf) | 0.5ns ماكس |
| دورة العمل | 45 إلى 55% |
| وقت البدء | عشرة ثواني على الأكثر |
| ضوضاء المرحلة (156.25 ميغا هرتز) @ 1 كيلو هرتز | -105dBc/Hz |
| فاز جيتر (12KHz ~ 20MHz) | 1بيس ماكس |
| الشيخوخة (في 25 درجة مئوية) | ±3ppm/year Max. |
| وحدة التعبئة | 1000 قطعة لكل ريل |
*بما في ذلك التسامح الترددي عند 25 درجة مئوية، وتغير درجة الحرارة، وتغيرات فولتاج الإمداد، والشيخوخة والاهتزاز

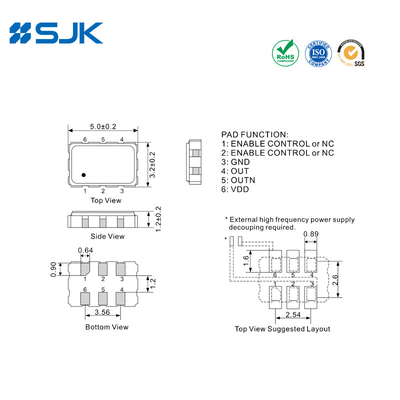

الأبعاد [ملم]
