| الاسم التجاري: | SJK |
| رقم الطراز: | سجك-5J |
| الـ MOQ: | 1000 قطعة |
| سعر: | negotiable |
| تفاصيل التعبئة: | 1Kpcs/بكرة |
| شروط الدفع: | T/T |

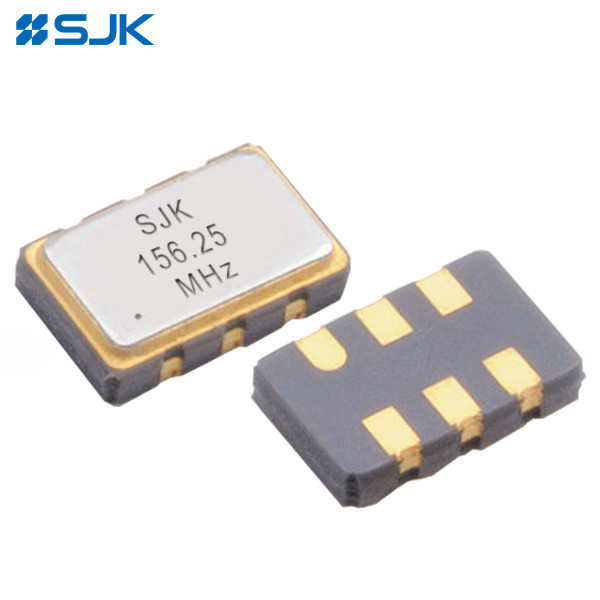

5032 LVPECL مذبذب التفاضل الخارجي 6 دبوس مع 2.5 فولت أو 3.3 فولت لأجهزة الاتصال
الخصائص
أوسيلاتور الكريستال التفاضلي (LV-PECL Output)
نطاق تردد الخروج من 10MHz إلى 320MHz
تشغيل الجهد المنخفض: 2.5V/3.3V
ضوضاء مرحلة منخفضة ممتازة والهتز
وظيفة الحالة الثلاثة متاحة
التثبيت التلقائي والإعادة لحام التدفق
التطبيقات: أجهزة الكمبيوتر الشخصية، الخادم، قناة الألياف، جيجابيت إثرنيت، محطة قاعدة، الاتصالات المحمولة، الخ
متوافقة مع RoHS / خالية من Pb
المواصفات
| النوع | 5J سلسلة LVPECL أخرج SMD مذبذب |
| نوع الإخراج | LVPECL |
| الحمل الخارجي | 50Ω إلى Vcc-2V |
| فولتاج التغذية | 2.5 فولت/3.3 فولت |
| نطاق التردد | 10~320 ميغاهرتز |
| تيار التوريد | 50mA كحد أقصى |
| الاستقرار الشامل للتردد* | ± 25ppm، أو تحديد |
| درجة حرارة العمل | -40~+85°C، أو تحديد |
| درجة حرارة التخزين | -55~+125 درجة مئوية |
| الجهد Vol (Max.) /Voh (Min.) | Vcc-1.62V / Vcc-1.026V |
| وقت الصعود (Tr) / السقوط (Tf) | 1s ماكس. |
| دورة العمل | 45 إلى 55% |
| وقت البدء | عشرة ثواني على الأكثر |
| ضوضاء المرحلة (156.25 ميغا هرتز) @ 1 كيلو هرتز | -105dBc/Hz |
| فاز جيتر (12KHz ~ 20MHz) | 1بيس ماكس |
| الشيخوخة (في 25 درجة مئوية) | ±3ppm/year Max. |
| وحدة التعبئة | 1000 قطعة لكل ريل |
*بما في ذلك التسامح الترددي عند 25 درجة مئوية، وتغير درجة الحرارة، وتغيرات فولتاج الإمداد، والشيخوخة والاهتزاز

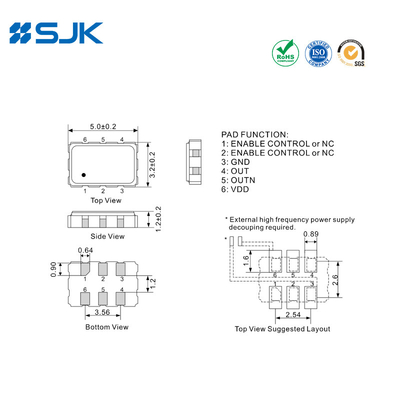

الأبعاد [ملم]
