| الاسم التجاري: | SJK |
| رقم الطراز: | SMD 2016 MEMS 8008 106.25MHz |
| الـ MOQ: | 3000 قطعة |
| سعر: | $0.35 - $0.55/pieces |
| تفاصيل التعبئة: | حزمة مجمعة لمنتجات DIP، وشريط وحقيقي لمنتجات SMD |

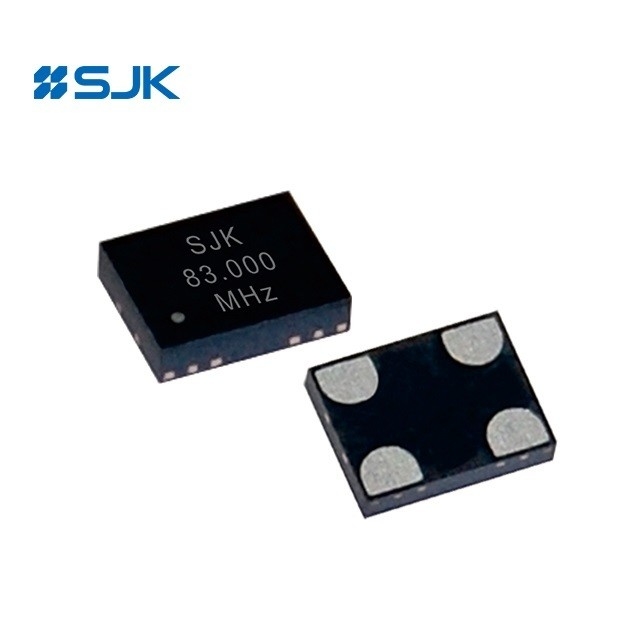

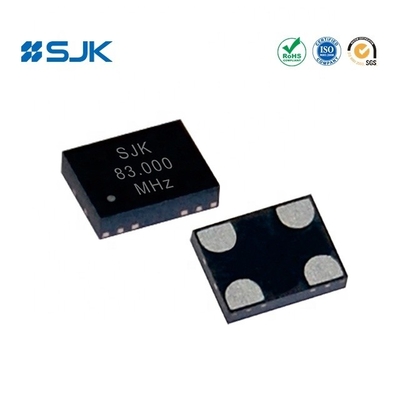

SJK8008 مذبذب قابل للبرمجة
النموذج: سلسلة SJK8008 أوسيلاتور MEMS قابل للبرمجة منخفضة الطاقة MHz
نطاق التردد: 1 ~ 110MHz
نوع الإخراج: LVCMOS/HCMOS
فولتاج التغذية: 1.8V ~ 3.3V
استقرار التردد: ± 20ppm
الحجم: 2.0x1.6، 2.5 × 2.0، 3.2x2.5، 5.0x3.2، 7.0x5.0 ملم
التطبيقات: إيثيرنت، USB، الإلكترونيات الطبية، مركز البيانات، الصوت والفيديو، الخ
| المواصفات والأبعاد |
خصائص أوسيلاتور MEMS القابل للبرمجة من سلسلة SJK8008 منخفضة الطاقة MHz
نطاق التردد من 1MHz إلى 110MHz
استقرار ترددي ممتاز منخفض إلى ± 20ppm
استهلاك طاقة منخفض من 3.5mA عند 1.8V
وضع الاستعداد لفترة أطول من عمر البطارية
وقت تشغيل سريع من 5ms
نوع الخروج LVCMOS/HCMOS
حجم مع 2.0 × 1.6، 2.5 × 2.0، 3.2 × 2.5، 5.0 × 3.2، 7.0 × 5.0 مم × مم
التثبيت التلقائي والإعادة لحام التدفق
التطبيقات: DSC، Ethernet، USB، SATA، IP Cam، الإلكترونيات الطبية، الصوت والفيديو، مركز البيانات، الخ
متوافق مع RoHS / خالية من Pb
المواصفات الإلكترونية للمذبذب المبرمجة MEMS من سلسلة SJK8008 منخفضة الطاقة MHz
| البند/النوع | SJK8008 |
| نوع الإخراج | LVCMOS/HCMOS |
| نطاق التردد | 1~ 110 ميغا هرتز |
| فولتاج التغذية | 1.8 فولت ~ 3.3 فولت |
| استقرار التردد | ± 20ppm ~ ± 50ppm، أو تحديد |
| الاستهلاك الحالي | 4.5mA ماكس |
| تيار الاستعداد | 4.3mA ماكس |
| إيقاف التيار الحالي | 4.2mA ماكس |
| درجة حرارة العمل | -40~+85 درجة مئوية |
| دورة العمل | 45 إلى 55% |
| وقت الارتفاع والانخفاض | 2.5ns ماكس |
| الجهد Vol (Max.) /Voh (Min.) | 10%Vcc /90%Vcc |
| التوتر Vil (Max.) /Vih (Min.) | 30%Vcc /70%Vcc |
| معوقة الدخول والسحب | 150 كيلو أوتومات كحد أقصى. |
| 2MΩ دقيقة (Pin1 المنطق المنخفض) | |
| وقت البدء | 5 مكس. |
| تمكين / تعطيل الوقت | 130 نيس كحد أقصى. |
| وقت الاستئناف | 5 مكس. |
| RMS دورة جيتر | 3بز ماكس |
| ذروة إلى ذروة الفترة الجيتتر | 30بيس ماكس |
| RMS Jitter المرحلة (12KHz ~ 20MHz) | 2pS ماكس. |
| درجة حرارة التخزين | -60~+150 درجة مئوية |

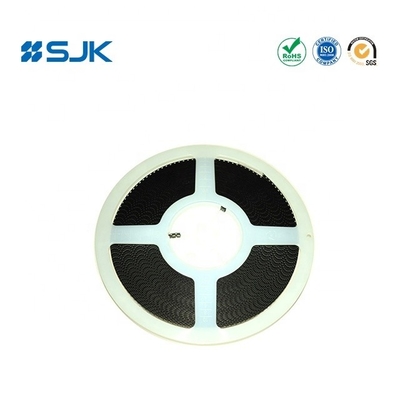

| وحدة التعبئة | 2016 /2520 /3225: 3000 قطعة / ريل 5032 /7050: 1000 قطعة لكل ريل |

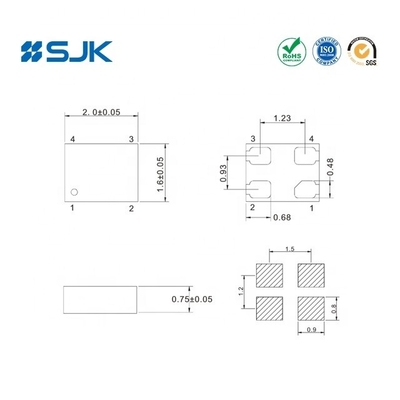

وظائف الدبوس والأبعاد:
ملاحظة: المواصفات عرضة للتغيير دون إشعار مسبق. يرجى التأكيد مع مهندس المبيعات لدينا لملف PDF.
