| الاسم التجاري: | SJK |
| رقم الطراز: | SJK S20 |
| الـ MOQ: | 100 قطعة |
| سعر: | $0.55/pieces 100-999 pieces |

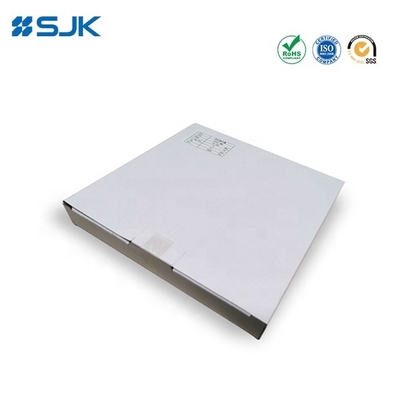

| تفاصيل التعبئة: | حزمة مجمعة لمنتجات DIP، وشريط وحقيقي لمنتجات SMD |
التطبيقات
نظرًا لنقص المذبذب التقليدي ، فإن مذبذبات MEMS القابلة للبرمجة هي بديل مثالي للقطرة. توفر استقرارًا أعلى واستهلاكًا أقل للتيار وأوقات التوصيل قصيرة تصل إلى أسبوع واحد.
تتوفر MEMES OSC القابلة للبرمجة في جميع الترددات المخصصة ، والحزم القياسية المختلفة والجهد.
الخصائص
| البند/النوع | SJK8008 |
| نوع الإخراج | LVCMOS/HCMOS |
| نطاق التردد | 1~ 110 ميغا هرتز |
| فولتاج التغذية | 1.8 فولت ~ 3.3 فولت |
| استقرار التردد | ± 20ppm ~ ± 50ppm، أو تحديد |
| الاستهلاك الحالي | 4.5mA ماكس |
| تيار الاستعداد | 4.3mA ماكس |
| إيقاف التيار الحالي | 4.2mA ماكس |
| درجة حرارة العمل | -40~+85 درجة مئوية |
| دورة العمل | 45 إلى 55% |
| وقت الارتفاع والانخفاض | 2.5ns ماكس |
| الجهد Vol (Max.) /Voh (Min.) | 10%Vcc /90%Vcc |
| التوتر Vil (Max.) /Vih (Min.) | 30%Vcc /70%Vcc |
| معوقة الدخول والسحب | 150 كيلو أوتومات كحد أقصى. |
| 2MΩ دقيقة (Pin1 المنطق المنخفض) | |
| وقت البدء | 5 مكس. |
| تمكين / تعطيل الوقت | 130 نيس كحد أقصى. |
| وقت الاستئناف | 5 مكس. |
| RMS دورة جيتر | 3بز ماكس |
| ذروة إلى ذروة الفترة الجيتتر | 30بيس ماكس |
| RMS Jitter المرحلة (12KHz ~ 20MHz) | 2pS ماكس. |
| درجة حرارة التخزين | -60~+150 درجة مئوية |

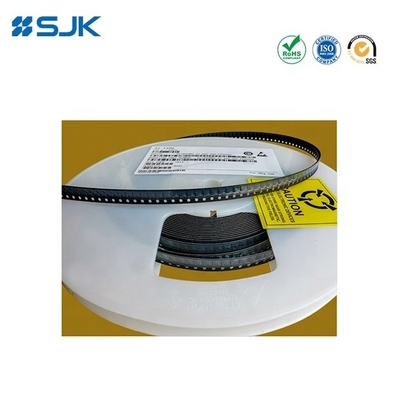

| وحدة التعبئة | 2016 /2520 /3225: 3000 قطعة / ريل 5032 /7050: 1000 قطعة لكل ريل |
* الاتصالفيكتورأدناه إذا كنت بحاجة إلى مواصفات أو مكونات أخرى غير مدرجة على علي بابا.
الأبعاد
الوحدات: ملم

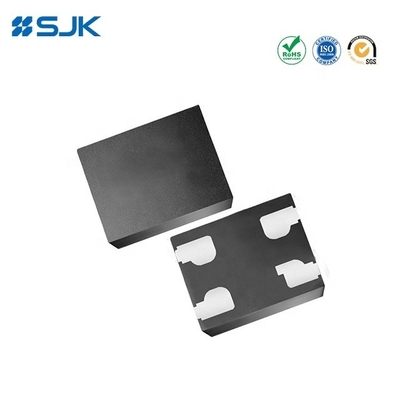

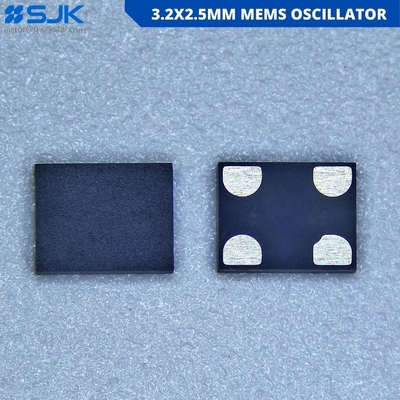

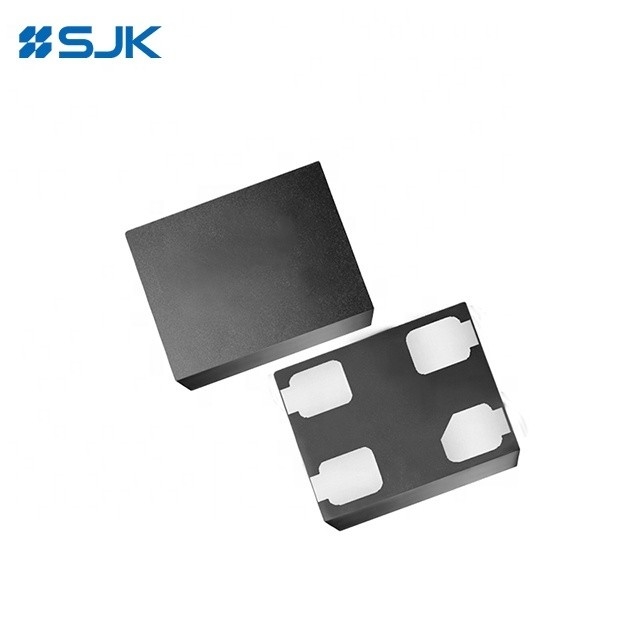

نوع SMD
| سلسلة SJK | إشارات متقاطعة | الحجم (L × W × H) mm | نطاق التردد | استقرار التردد | نوع الإخراج | فولتاج التغذية | |
|
1N-2016 | إيبسون (أبراكون) | SG2016 ASA | 2.0×1.6×0.75 | 0.25 ميه هرتز
إلى
180 ميه هرتز
| ± 15ppm
± 20ppm
± 25ppm
| سي أم أو إس
| 1.8 فولت
2.5 فولت
3 فولت
3.3 فولت
5 فولت
|
|
2N-2520 | إيبسون (أبراكون) | SG-210STF ASD | 2.5 × 2.0 × 0.8 | ||||
|
3N-3225 | إيبسون (أبراكون) | SG3225 ASE | 3. 2 × 2.5 × 10 | ||||
|
| إيبسون (أبراكون) | SG5032 ASF | 5.0×3.2×12 | ||||
|
| إيبسون (أبراكون) | SG7050 ASV | 7.0×5.0×13 | ||||
نوع الحافظة المعدنية DIP و SMD
| سلسلة SJK | الحجم (L × W × H) mm | نطاق التردد | استقرار التردد | نوع الإخراج | فولتاج التغذية |
|
9N-1490 | 14 × 9.6 × 5.4 | 0.25 ميه هرتز
إلى
180 ميه هرتز
| ± 15ppm
| سي أم أو إس
|
3.3 فولت
5 فولت |
|
6MF بحجم كامل | 20×13×53 | ||||
|
6MH نصف الحجم | 13×13×53 |
الشركة
شركتنا (شنزن كريستال تكنولوجيا) بدأت رحلتهافي عام 1989في مدينة شنتشن، تصنيع الكريستالات السيراميكية والكوارتز. اعتبارا من هذا العام 2021، لدينا 2 مصانع و 3 مكاتب تصنيع وتوفير العديد من خطوط المنتجات:32بلورات 768 كيلو هرتز، بلورات MHz، فلتر الكوارتز، مذبذب الكوارتز/ TCXO/ VCXO/ VC-TCXO/ OCXO، مذبذب MEMS، رنين/فلتر السيراميك ومذبذب/فلتر SAWتحت اسمنا التجاريSJK، وضعنا كواحد من الشركات الرائدة في السوق المحلية.
الشهادات والجوائز
+جميع مصانعنا معتمدة بمعايير الجودة ISO9001 و ISO14001.لتجديدها في عام 2024
+حصل على شهادة الشنجان لشركة عالية التقنية.عام 2008
+حصل على جائزة أفضل 10 مؤسسات محتملة في صناعة المكونات الإلكترونية في الصين.عام 2010
+ تم منحها جائزة الشركة الرائدة في صناعة الإلكترونيات في الصينعام 2015
ما نقدم
+إمدادات واحدة لجميع أجزاء التحكم بالترددات
+فريق FAE مخصص يقدم اختبار PCB، مطابقة سعة الحمل، وأي دعم تقني بعد البيع.
+180 ضمان وسياسة الإرجاع.
+جميع مصانعنا معتمدة من منظمة الأيزو ومكوناتنا تتوافق مع معايير RoHS و REACH.
+خدمة العملاء المثالية سوف نرد على استفساراتكم في نفس اليومفيكتورأسفل لأي شيءأنتِأريد أن أسأل أو أتصل(86) 13122606630.
المعارض والمعارض
SJK تشارك بانتظام في جميع المعارض الوطنية والدولية ذات الصلة بالإلكترونيات والسيارات والاتصالات والروبوتات والعديد من الصناعات الأخرى.
الشركاء
أدناه بعض من أشهر عملائنا وشركائنا في جميع أنحاء العالم.
1هل أنتِ مصنعة؟
نحن شركة تصنيع مع أكثر من 30 عاما من الخبرة في البلورات، المذبذبات والمرشحات.
سقف إنتاجناوالفائدة هي1 مليون قطعة/شهر لكل سلسلة بلورية.
2كم المدة التي تستغرقها؟
وقت التوصيل يختلف بالنسبة لأسر المكونات المختلفة. أوقات التوصيل العامة هي كما يلي:
| البلورات | 2-4 أسابيع |
| أجهزة التذبذب | 4-6 أسابيع |
| MEMS Osc | أسبوع واحد |
| TCXO VCXO VC-TCXO OCXO | 4-10 أسابيع |
| في المخزون | الحزمة جاهزة للشحن خلال 24 ساعة 3-5 أيام عمل من وقت الشحن |
3هل تقدمون عينات؟
نحن نقدم 10-20 عينة مجانية بدون أي تنازلات.فيكتورأسأله عن الأجزاء التي تحتاجها أو اتصل به(86) 13122606630.
4هل يمكنك تصنيع أجزاء غير شائعة وذات تردد شخصي؟
نعم، نحن ننتج ترددات مخصصة، وقت التوصيل سيستغرق أسبوع أو أسبوعين
5ما هي المعايير التي يجب أن أقدمها للحصول على اقتباس مفصل؟
المعايير الأساسية التي نحتاج إلى معرفتها هيالحجم، التردد، سعة الحمل، ppm والكميةالإمداداتالجهدمطلوب أيضاً للمذبذبين.
إذا لزم الأمر، يمكننا تقديم المشورة بشأن معايير أخرى.
6ما هو اسم علامتك التجاريةماذا تعني؟
Sجودة التغذية
جالخدمة في الوقت المناسب
كعرض التكلفة
نحن نؤمن بشدة بهذه المبادئ عند تقديم منتجاتنا.
