| الاسم التجاري: | SJK |
| رقم الطراز: | سمد ممس 8008 106.25 ميجا هرتز |
| الـ MOQ: | 100 قطعة |
| سعر: | $0.50/pieces 100-999 pieces |
| تفاصيل التعبئة: | حزمة مجمعة لمنتجات DIP، وشريط وحقيقي لمنتجات SMD |

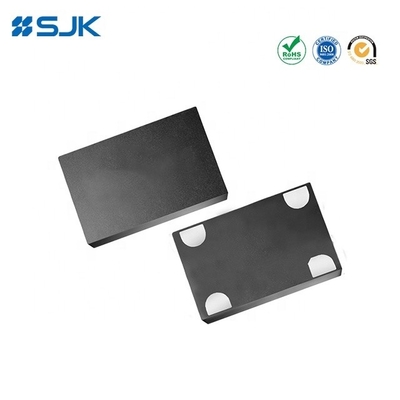

SJK8008 مذبذب قابل للبرمجة
النموذج: سلسلة SJK8008 أوسيلاتور MEMS قابل للبرمجة منخفضة الطاقة MHz
نطاق التردد: 1 ~ 110MHz
نوع الإخراج: LVCMOS/HCMOS
تشغيل التيار الكهربائي: 1.8V ~ 3.3V
استقرار التردد: ± 20ppm
الحجم: 2.0x1.6، 2.5 × 2.0، 3.2x2.5، 5.0x3.2، 7.0x5.0 ملم
التطبيقات: إيثيرنت، USB، الإلكترونيات الطبية، مركز البيانات، الصوت والفيديو، الخ
|
المواصفات والأبعاد |
خصائص أوسيلاتور MEMS القابل للبرمجة من سلسلة SJK8008 منخفضة الطاقة في MHz
نطاق التردد من 1MHz إلى 110MHz
استقرار ترددي ممتاز منخفض إلى ± 20ppm
استهلاك طاقة منخفض من 3.5mA عند 1.8V
وضع الاستعداد لفترة أطول من عمر البطارية
وقت تشغيل سريع من 5ms
نوع الخروج LVCMOS/HCMOS
حجم مع 2.0 × 1.6، 2.5 × 2.0، 3.2 × 2.5، 5.0 × 3.2، 7.0 × 5.0 مم × مم
التثبيت التلقائي والإعادة لحام التدفق
التطبيقات: DSC، Ethernet، USB، SATA، IP Cam، الإلكترونيات الطبية، الصوت والفيديو، مركز البيانات، الخ
متوافق مع RoHS / خالية من Pb
المواصفات الإلكترونية للمذبذب المبرمج MEMS من سلسلة SJK8008 منخفضة الطاقة MHz
|
البند/النوع |
SJK8008 |
|
نوع الإخراج |
LVCMOS/HCMOS |
|
نطاق التردد |
1~ 110 ميغا هرتز |
|
فولتاج التغذية |
1.8 فولت ~ 3.3 فولت |
|
استقرار التردد |
± 20ppm ~ ± 50ppm، أو تحديد |
|
الاستهلاك الحالي |
4.5mA ماكس |
|
تيار الاستعداد |
4.3mA ماكس |
|
إيقاف التيار الحالي |
4.2mA ماكس |
|
درجة حرارة العمل |
-40~+85 درجة مئوية |
|
دورة العمل |
45 إلى 55% |
|
وقت الارتفاع والانخفاض |
2.5ns ماكس |
|
الجهد Vol (Max.) /Voh (Min.) |
10%Vcc /90%Vcc |
|
التوتر Vil (Max.) /Vih (Min.) |
30%Vcc /70%Vcc |
|
معوقة الدخول والسحب |
150 كيلو أوتومات كحد أقصى. |
|
2MΩ دقيقة (Pin1 المنطق المنخفض) |
|
|
وقت البدء |
5 مكس. |
|
تمكين / تعطيل الوقت |
130 نيس كحد أقصى. |
|
وقت الاستئناف |
5 مكس. |
|
RMS دورة جيتر |
3بز ماكس |
|
ذروة إلى ذروة الفترة الجيتتر |
30بيس ماكس |
|
RMS Jitter المرحلة (12KHz ~ 20MHz) |
2pS ماكس. |
|
درجة حرارة التخزين |
-60~+150 درجة مئوية |
|
وحدة التعبئة |
2016 /2520 /3225: 3000 قطعة / ريل 5032 /7050: 1000 قطعة لكل ريل |
وظائف الدبوس والأبعاد:
ملاحظة: المواصفات عرضة للتغيير دون إشعار مسبق. يرجى التأكيد مع مهندس المبيعات لدينا لملف PDF.
